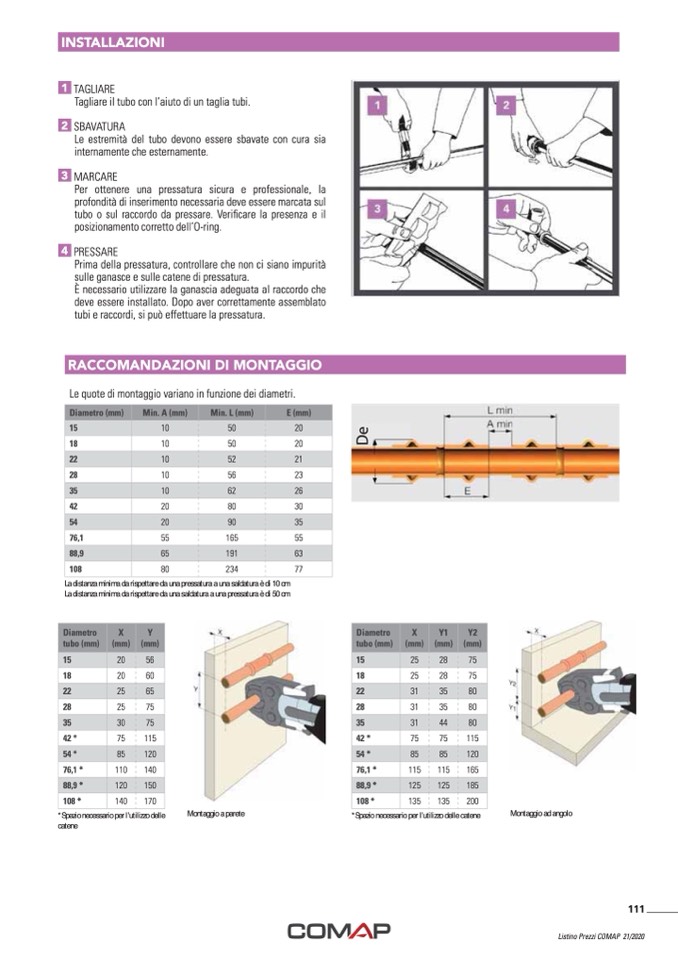

INSTALLAZIONI
1 TAGLIARE
Tagliare il tubo con l’aiuto di un taglia tubi.
2 SBAVATURA
Le estremità del tubo devono essere sbavate con cura sia
internamente che esternamente.
3 MARCARE
Per ottenere una pressatura sicura e professionale, la
profondità di inserimento necessaria deve essere marcata sul
tubo o sul raccordo da pressare. Vericare la presenza e il
posizionamento corretto dell’O-ring.
4 PRESSARE
Prima della pressatura, controllare che non ci siano impurità
sulle ganasce e sulle catene di pressatura.
È necessario utilizzare la ganascia adeguata al raccordo che
deve essere installato. Dopo aver correttamente assemblato
tubi e raccordi, si può effettuare la pressatura.
RACCOMANDAZIONI DI MONTAGGIO
Le quote di montaggio variano in funzione dei diametri.
Diametro (mm)
Min. A (mm)
Min. L (mm)
E (mm)
15
10
50
20
18
10
50
20
22
10
52
21
28
10
56
23
35
10
62
26
42
20
80
30
54
20
90
35
76,1
55
165
55
88,9
65
191
63
108
80
234
77
La distanza minima da rispettare da una pressatura a una saldatura è di 10 cm
La distanza minima da rispettare da una saldatura a una pressatura
è di 50 cm
*Spazio necessario per l’utilizzo delle
Montaggio a parete
*Spazio necessario per l’utilizzo delle catene
Montaggio ad angolo
catene
Diametro
tubo (mm)
X
Y
(mm) (mm)
15
20
56
18
20
60
22
25
65
28
25
75
35
30
75
42 *
75
115
54 *
85
120
76,1 *
110
140
88,9 *
120
150
108 *
140
170
Diametro
tubo (mm)
X
Y1
Y2
(mm) (mm) (mm)
15
25
28
75
18
25
28
75
22
31
35
80
28
31
35
80
35
31
44
80
42 *
75
75
115
54 *
85
85
120
76,1 *
115
115
165
88,9 *
125
125
185
108 *
135
135
200
111
