1

2

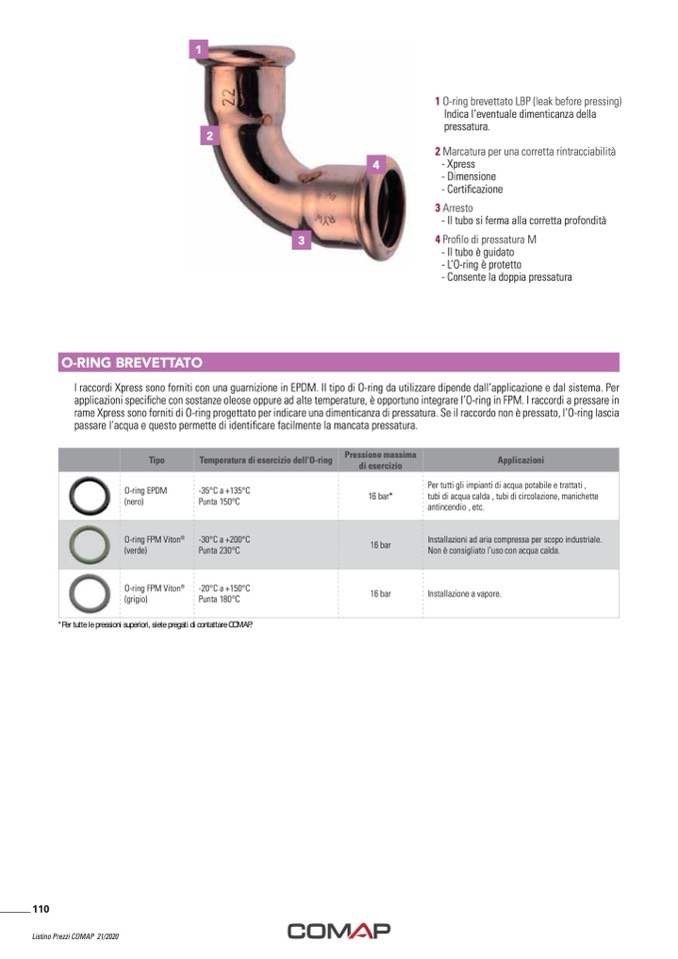

1 O-ring brevettato LBP (leak before pressing)

Indica l’eventuale dimenticanza della

pressatura.

2 Marcatura per una corretta rintracciabilità

- Xpress

- Dimensione

- Certicazione

3 Arresto

- Il tubo si ferma alla corretta profondità

4 Prolo di pressatura M

- Il tubo è guidato

- L’O-ring è protetto

- Consente la doppia pressatura

4

3

O-RING BREVETTATO

I raccordi Xpress sono forniti con una guarnizione in EPDM. Il tipo di O-ring da utilizzare dipende dall’applicazione e dal sistema. Per

applicazioni speciche con sostanze oleose oppure ad alte temperature, è opportuno integrare l’O-ring in FPM. I raccordi a pressare in

rame Xpress sono forniti di O-ring progettato per indicare una dimenticanza di pressatura. Se il raccordo non è pressato, l’O-ring lascia

passare l’acqua e questo permette di identicare facilmente la mancata pressatura.

*Per tutte le pressioni superiori, siete pregati di contattare COMAP.

Tipo

Temperatura di esercizio dell’O-ring

Pressione massima

di esercizio

Applicazioni

O-ring EPDM

(nero)

-35°C a +135°C

Punta 150°C

16 bar*

Per tutti gli impianti di acqua potabile e trattati ,

tubi di acqua calda , tubi di circolazione, manichette

antincendio , etc.

O-ring FPM Viton

®

(verde)

-30°C a +200°C

Punta 230°C

16 bar

Installazioni ad aria compressa per scopo industriale.

Non è consigliato l’uso con acqua calda.

O-ring FPM Viton

®

(grigio)

-20°C a +150°C

Punta 180°C

16 bar

Installazione a vapore.

110

Listino Prezzi COMAP 21/2020
