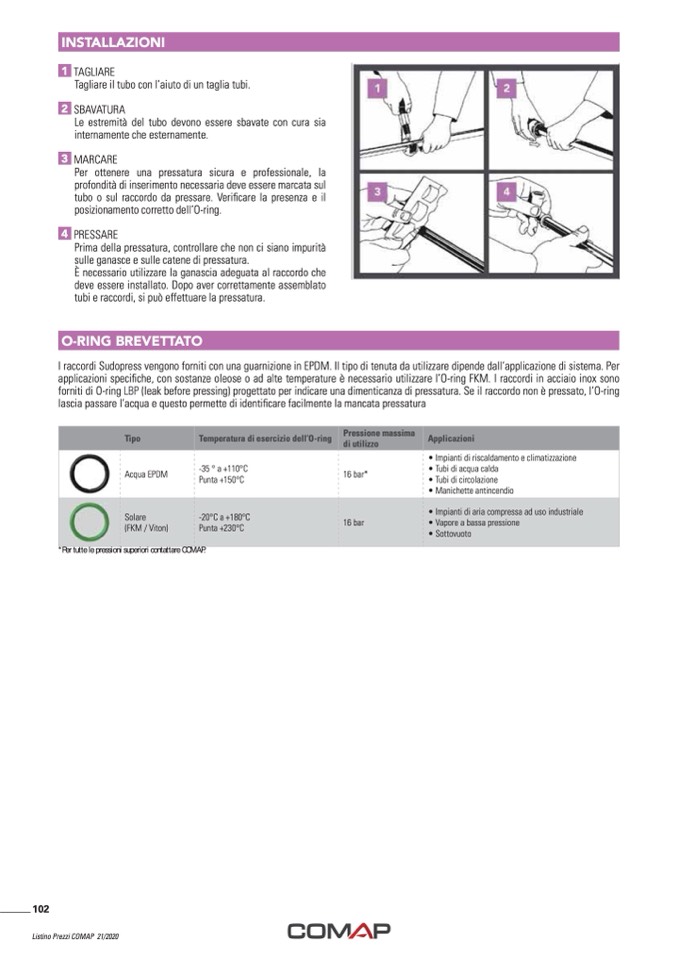

INSTALLAZIONI

1 TAGLIARE

Tagliare il tubo con l’aiuto di un taglia tubi.

2 SBAVATURA

Le estremità del tubo devono essere sbavate con cura sia

internamente che esternamente.

3 MARCARE

Per ottenere una pressatura sicura e professionale, la

profondità di inserimento necessaria deve essere marcata sul

tubo o sul raccordo da pressare. Vericare la presenza e il

posizionamento corretto dell’O-ring.

4 PRESSARE

Prima della pressatura, controllare che non ci siano impurità

sulle ganasce e sulle catene di pressatura.

È necessario utilizzare la ganascia adeguata al raccordo che

deve essere installato. Dopo aver correttamente assemblato

tubi e raccordi, si può effettuare la pressatura.

O-RING BREVETTATO

I raccordi Sudopress vengono forniti con una guarnizione in EPDM. Il tipo di tenuta da utilizzare dipende dall’applicazione di sistema. Per

applicazioni speciche, con sostanze oleose o ad alte temperature è necessario utilizzare l’O-ring FKM. I raccordi in acciaio inox sono

forniti di O-ring LBP (leak before pressing) progettato per indicare una dimenticanza di pressatura. Se il raccordo non è pressato, l’O-ring

lascia passare l’acqua e questo permette di identicare facilmente la mancata pressatura

*Per tutte le pressioni superiori contattare COMAP.

Tipo

Temperatura di esercizio dell’O-ring

Pressione massima

di utilizzo

Applicazioni

Acqua EPDM

-35 ° a +110°C

Punta +150°C

16 bar*

• Impianti di riscaldamento e climatizzazione

• Tubi di acqua calda

• Tubi di circolazione

• Manichette antincendio

Solare

(FKM / Viton)

-20°C a +180°C

Punta +230°C

16 bar

• Impianti di aria compressa ad uso industriale

• Vapore a bassa pressione

• Sottovuoto

102

Listino Prezzi COMAP 21/2020
