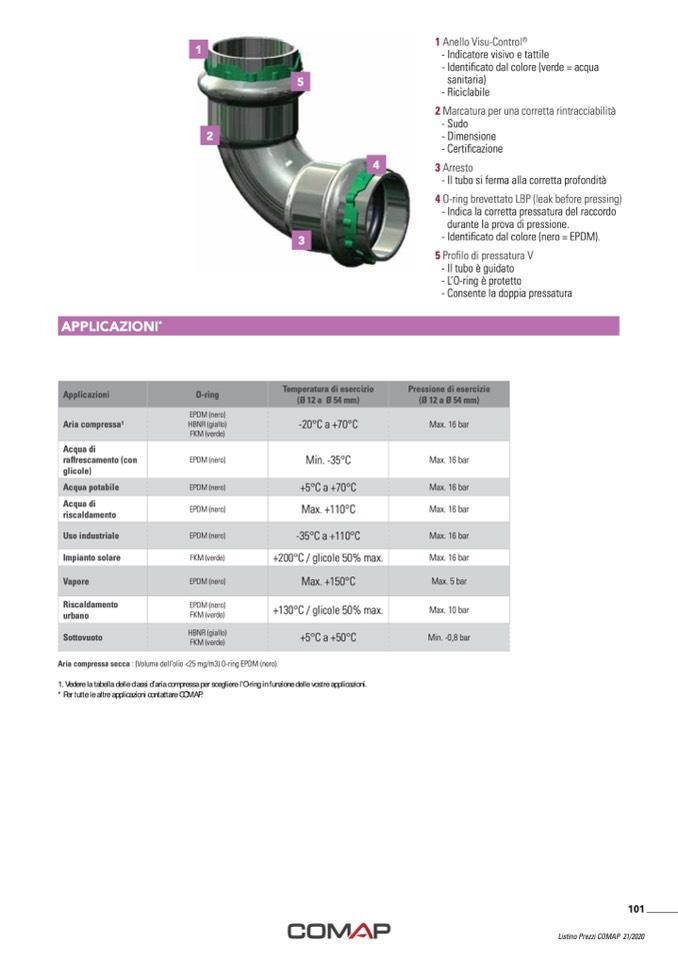

1
1 Anello Visu-Control
®
- Indicatore visivo e tattile
- Identicato dal colore (verde = acqua
sanitaria)
- Riciclabile
2 Marcatura per una corretta rintracciabilità
- Sudo
- Dimensione
- Certicazione
3 Arresto
- Il tubo si ferma alla corretta profondità
4 O-ring brevettato LBP (leak before pressing)
- Indica la corretta pressatura del raccordo
durante la prova di pressione.
- Identicato dal colore (nero = EPDM).
5 Prolo di pressatura V
- Il tubo è guidato
- L’O-ring è protetto
- Consente la doppia pressatura
5
2
4
APPLICAZIONI
*
3
Applicazioni
O-ring
Temperatura di esercizio
(Ø 12 a Ø 54 mm)
Pressione di esercizio
(Ø 12 a Ø 54 mm)
Aria compressa1
EPDM (nero)
HBNR (giallo)
FKM (verde)
-20°C a +70°C
Max. 16 bar
Acqua di
raffrescamento (con
glicole)
EPDM (nero)
Min. -35°C
Max. 16 bar
Acqua potabile
EPDM (nero)
+5°C a +70°C
Max. 16 bar
Acqua di
riscaldamento
EPDM (nero)
Max. +110°C
Max. 16 bar
Uso industriale
EPDM (nero)
-35°C a +110°C
Max. 16 bar
Impianto solare
FKM (verde)
+200°C / glicole 50% max.
Max. 16 bar
Vapore
EPDM (nero)
Max. +150°C
Max. 5 bar
Riscaldamento
urbano
EPDM (nero)
FKM (verde)
+130°C / glicole 50% max.
Max. 10 bar
Sottovuoto
HBNR (giallo)
FKM (verde)
+5°C a +50°C
Min. -0,8 bar
Aria compressa secca : (Volume dell’olio <25 mg/m3) O-ring EPDM (nero).
1. Vedere la tabella delle classi d’aria compressa per scegliere l’O-ring in funzione delle vostre applicazioni.
* Per tutte le altre applicazioni contattare COMAP.
101
Listino Prezzi COMAP 21/2020
