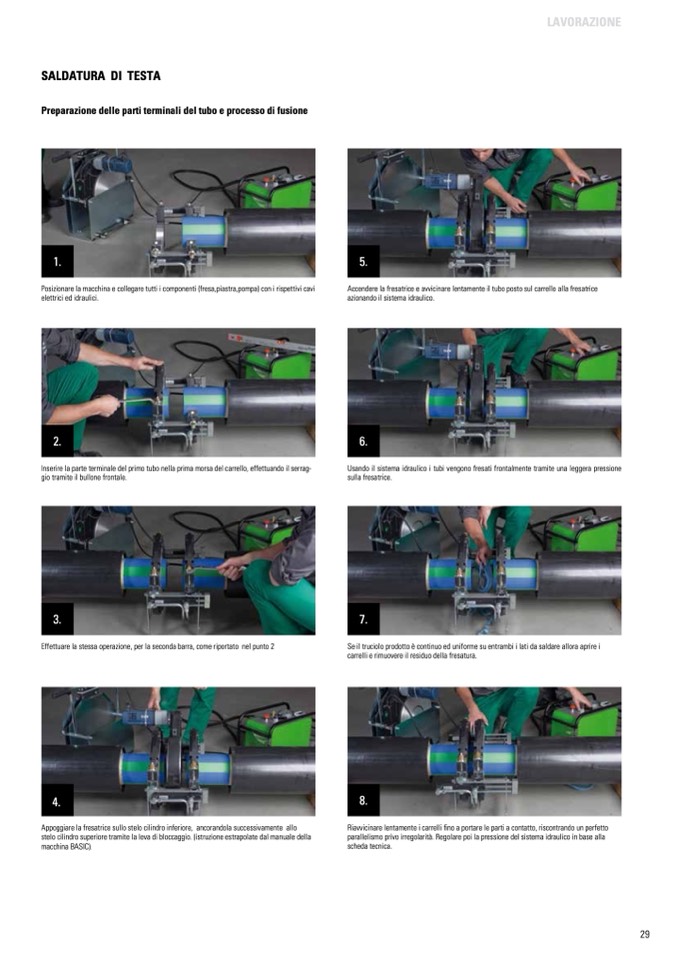

SALdAturA dI teStA

preparazione delle parti terminali del tubo e processo di fusione

1.

Posizionare la macchina e collegare tutti i componenti (fresa,piastra,pompa) con i rispettivi cavi

elettrici ed idraulici.

2.

Inserire la parte terminale del primo tubo nella prima morsa del carrello, effettuando il serrag-

gio tramite il bullone frontale.

3.

Effettuare la stessa operazione, per la seconda barra, come riportato nel punto 2

4.

Appoggiare la fresatrice sullo stelo cilindro inferiore, ancorandola successivamente allo

stelo cilindro superiore tramite la leva di bloccaggio. (istruzione estrapolate dal manuale della

macchina BASIC).

5.

Accendere la fresatrice e avvicinare lentamente il tubo posto sul carrello alla fresatrice

azionando il sistema idraulico.

6.

Usando il sistema idraulico i tubi vengono fresati frontalmente tramite una leggera pressione

sulla fresatrice.

7.

Se il truciolo prodotto è continuo ed uniforme su entrambi i lati da saldare allora aprire i

carrelli e rimuovere il residuo della fresatura.

8.

Riavvicinare lentamente i carrelli fino a portare le parti a contatto, riscontrando un perfetto

parallelismo privo irregolarità. Regolare poi la pressione del sistema idraulico in base alla

scheda tecnica.
