LAvorAzIone

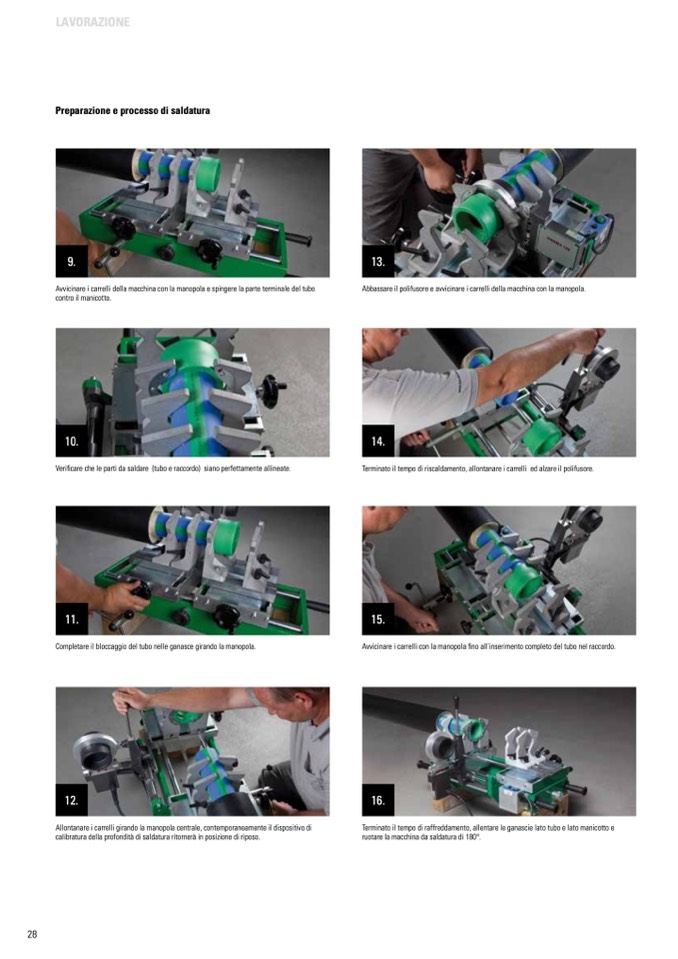

preparazione e processo di saldatura

9.

Avvicinare i carrelli della macchina con la manopola e spingere la parte terminale del tubo

contro il manicotto.

10.

Verificare che le parti da saldare (tubo e raccordo) siano perfettamente allineate.

11.

Completare il bloccaggio del tubo nelle ganasce girando la manopola.

12.

Allontanare i carrelli girando la manopola centrale, contemporaneamente il dispositivo di

calibratura della profondità di saldatura ritornerà in posizione di riposo.

13.

Abbassare il polifusore e avvicinare i carrelli della macchina con la manopola.

14.

Terminato il tempo di riscaldamento, allontanare i carrelli ed alzare il polifusore.

15.

Avvicinare i carrelli con la manopola fino all‘inserimento completo del tubo nel raccordo.

16.

Terminato il tempo di raffreddamento, allentare le ganascie lato tubo e lato manicotto e

ruotare la macchina da saldatura di 180°.

28
