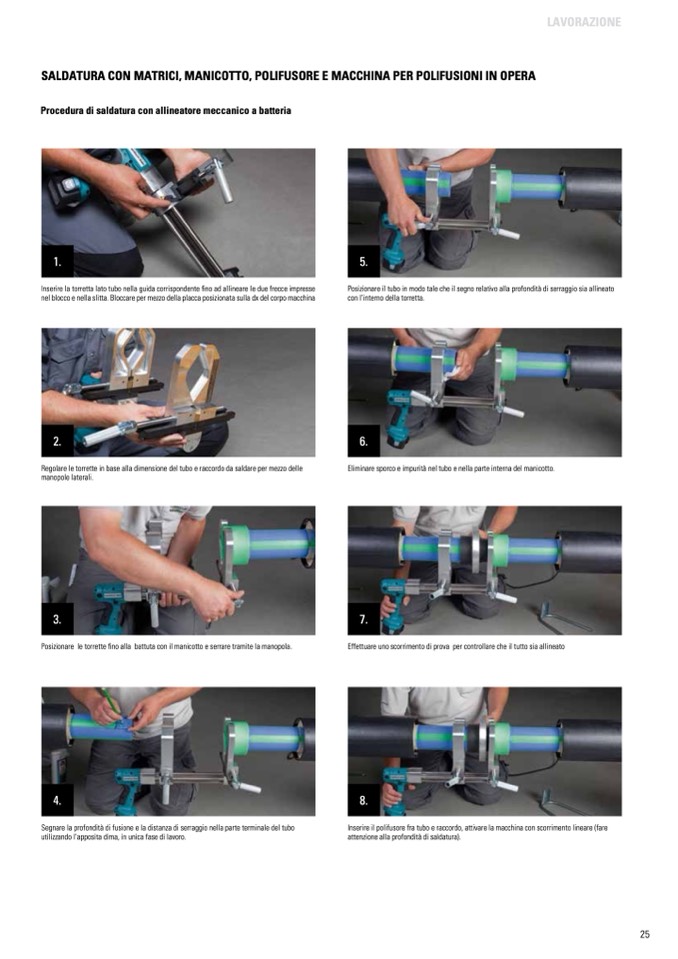

SALdAturA con MAtrIcI, MAnIcotto, poLIfuSore e MAcchInA per poLIfuSIonI In operA

procedura di saldatura con allineatore meccanico a batteria

LAvorAzIone

1.

Inserire la torretta lato tubo nella guida corrispondente fino ad allineare le due frecce impresse

nel blocco e nella slitta. Bloccare per mezzo della placca posizionata sulla dx del corpo macchina

2.

Regolare le torrette in base alla dimensione del tubo e raccordo da saldare per mezzo delle

manopole laterali.

3.

Posizionare le torrette fino alla battuta con il manicotto e serrare tramite la manopola.

4.

Segnare la profondità di fusione e la distanza di serraggio nella parte terminale del tubo

utilizzando l‘apposita dima, in unica fase di lavoro.

5.

Posizionare il tubo in modo tale che il segno relativo alla profondità di serraggio sia allineato

con l‘interno della torretta.

6.

Eliminare sporco e impurità nel tubo e nella parte interna del manicotto.

7.

Effettuare uno scorrimento di prova per controllare che il tutto sia allineato

8.

Inserire il polifusore fra tubo e raccordo, attivare la macchina con scorrimento lineare (fare

attenzione alla profondità di saldatura).
