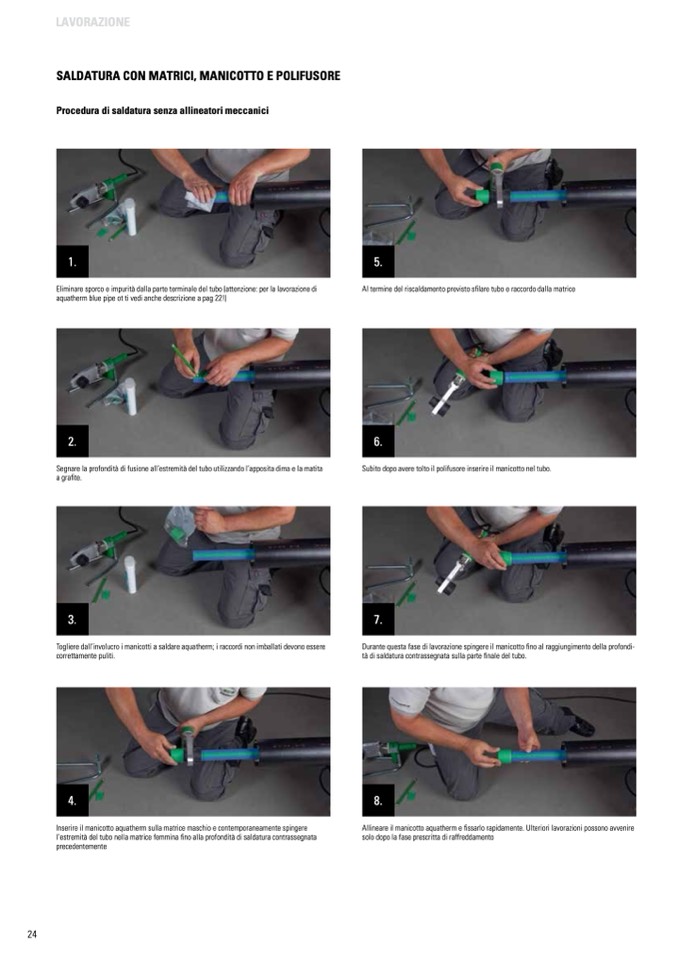

LAvorAzIone

SALdAturA con MAtrIcI, MAnIcotto e poLIfuSore

procedura di saldatura senza allineatori meccanici

1.

Eliminare sporco e impurità dalla parte terminale del tubo (attenzione: per la lavorazione di

aquatherm blue pipe ot ti vedi anche descrizione a pag 22!)

2.

Segnare la profondità di fusione all’estremità del tubo utilizzando l’apposita dima e la matita

a grafite.

3.

Togliere dall’involucro i manicotti a saldare aquatherm; i raccordi non imballati devono essere

correttamente puliti.

4.

Inserire il manicotto aquatherm sulla matrice maschio e contemporaneamente spingere

l‘estremità del tubo nella matrice femmina fino alla profondità di saldatura contrassegnata

precedentemente

5.

Al termine del riscaldamento previsto sfilare tubo e raccordo dalla matrice

6.

Subito dopo avere tolto il polifusore inserire il manicotto nel tubo.

7.

Durante questa fase di lavorazione spingere il manicotto fino al raggiungimento della profondi-

tà di saldatura contrassegnata sulla parte finale del tubo.

8.

Allineare il manicotto aquatherm e fissarlo rapidamente. Ulteriori lavorazioni possono avvenire

solo dopo la fase prescritta di raffreddamento

24
