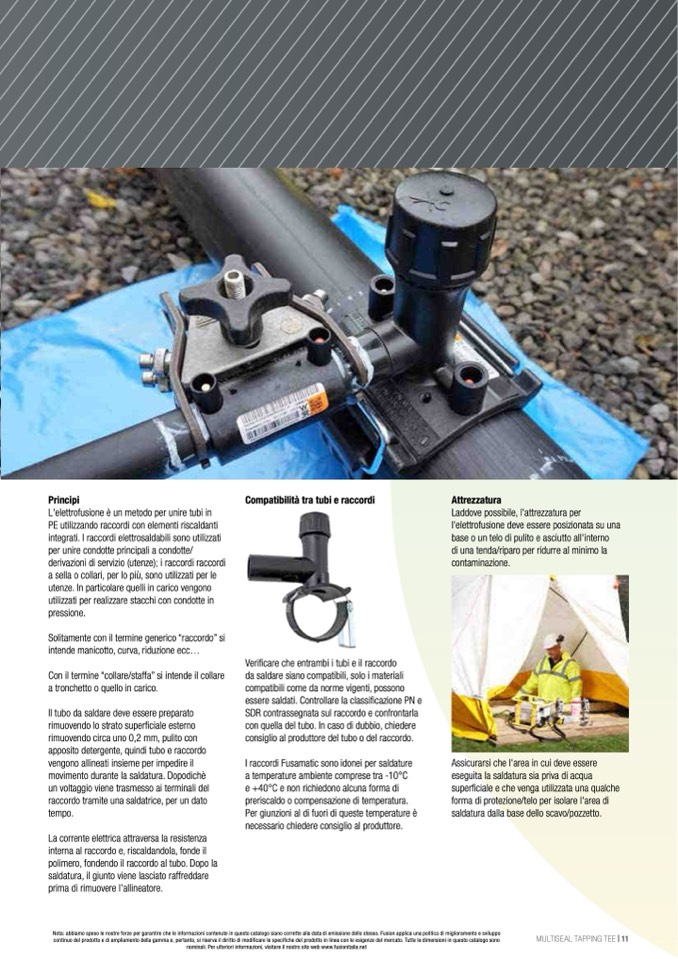

Principi
L'elettrofusione è un metodo per unire tubi in
PE utilizzando raccordi con elementi riscaldanti
integrati. I raccordi elettrosaldabili sono utilizzati
per unire condotte principali a condotte/
derivazioni di servizio (utenze); i raccordi raccordi
a sella o collari, per lo più, sono utilizzati per le
utenze. In particolare quelli in carico vengono
utilizzati per realizzare stacchi con condotte in
pressione.
Solitamente con il termine generico “raccordo” si
intende manicotto, curva, riduzione ecc...
Con il termine “collare/staffa” si intende il collare
a tronchetto o quello in carico.
Il tubo da saldare deve essere preparato
rimuovendo lo strato superficiale esterno
rimuovendo circa uno 0,2 mm, pulito con
apposito detergente, quindi tubo e raccordo
vengono allineati insieme per impedire il
movimento durante la saldatura. Dopodichè
un voltaggio viene trasmesso ai terminali del
raccordo tramite una saldatrice, per un dato
tempo.
La corrente elettrica attraversa la resistenza
interna al raccordo e, riscaldandola, fonde il
polimero, fondendo il raccordo al tubo. Dopo la
saldatura, il giunto viene lasciato raffreddare
prima di rimuovere l’allineatore.
Compatibilità tra tubi e raccordi
Verificare che entrambi i tubi e il raccordo
da saldare siano compatibili, solo i materiali
compatibili come da norme vigenti, possono
essere saldati. Controllare la classificazione PN e
SDR contrassegnata sul raccordo e confrontarla
con quella del tubo. In caso di dubbio, chiedere
consiglio al produttore del tubo o del raccordo.
I raccordi Fusamatic sono idonei per saldature
a temperature ambiente comprese tra -10°C
e +40°C e non richiedono alcuna forma di
preriscaldo o compensazione di temperatura.
Per giunzioni al di fuori di queste temperature è
necessario chiedere consiglio al produttore.
Attrezzatura
Laddove possibile, l'attrezzatura per
l'elettrofusione deve essere posizionata su una
base o un telo di pulito e asciutto all'interno
di una tenda/riparo per ridurre al minimo la
contaminazione.
Nota: abbiamo speso le nostre forze per garantire che le informazioni contenute in questo catalogo siano corrette alla data di emissione dello stesso. Fusion applica una politica di miglioramento e sviluppo
continuo del prodotto e di ampliamento della gamma e, pertanto, si riserva il diritto di modificare le specifiche del prodotto in linea con le esigenze del mercato. Tutte le dimensioni in questo catalogo sono
nominali. Per ulteriori informazioni, visitare il nostro sito web www.fusionitalia.net
MULTISEAL TAPPING TEE |
11
Assicurarsi che l'area in cui deve essere
eseguita la saldatura sia priva di acqua
superficiale e che venga utilizzata una qualche
forma di protezione/telo per isolare l'area di
saldatura dalla base dello scavo/pozzetto.
