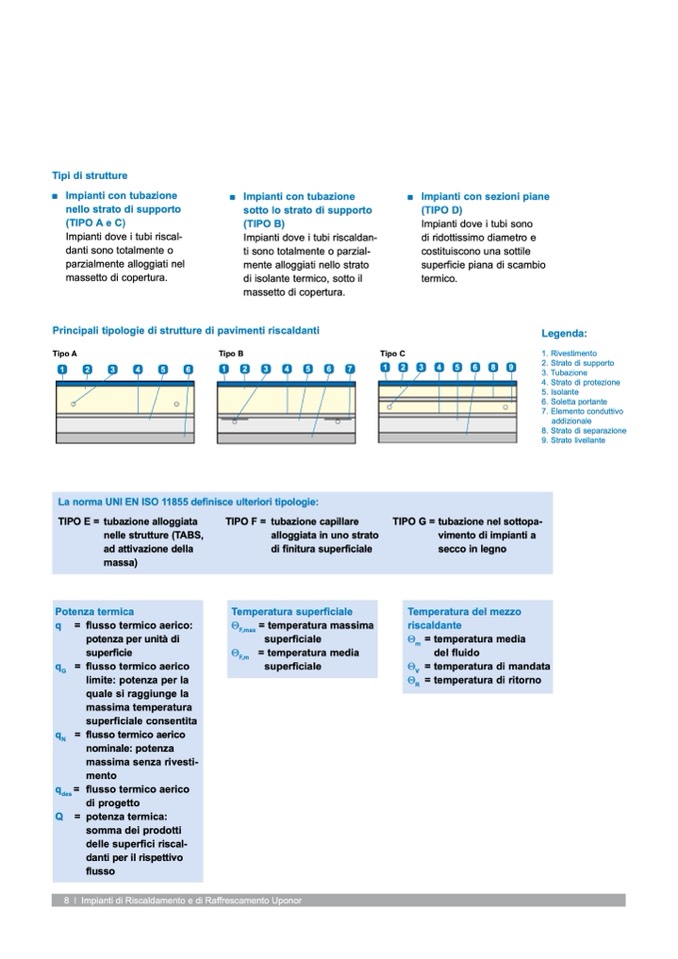

Tipi di strutture

Impianti con tubazione

nello strato di supporto

(TIPO A e C)

Impianti dove i tubi riscal-

danti sono totalmente o

parzialmente alloggiati nel

massetto di copertura.

Impianti con tubazione

sotto lo strato di supporto

(TIPO B)

Impianti dove i tubi riscaldan-

ti sono totalmente o parzial-

mente alloggiati nello strato

di isolante termico, sotto il

massetto di copertura.

Impianti con sezioni piane

(TIPO D)

Impianti dove i tubi sono

di ridottissimo diametro e

costituiscono una sottile

superficie piana di scambio

termico.

Principali tipologie di strutture di pavimenti riscaldanti

Tipo A

Tipo B

1

2

3

4

5

6

1

2

3

4

5

6

7

Tipo C

1

2

3

4

5

6

8

9

Legenda:

1. Rivestimento

2. Strato di supporto

3. Tubazione

4. Strato di protezione

5. Isolante

6. Soletta portante

7. Elemento conduttivo

addizionale

8. Strato di separazione

9. Strato livellante

La norma UNI EN ISO 11855 definisce ulteriori tipologie:

TIPO E = tubazione alloggiata

nelle strutture (TABS,

ad attivazione della

massa)

TIPO F = tubazione capillare

alloggiata in uno strato

di finitura superficiale

TIPO G = tubazione nel sottopa-

vimento di impianti a

secco in legno

Potenza termica

q = flusso termico aerico:

potenza per unità di

superficie

q

G

= flusso termico aerico

limite: potenza per la

quale si raggiunge la

massima temperatura

superficiale consentita

q

N

= flusso termico aerico

nominale: potenza

massima senza rivesti-

mento

q

des

= flusso termico aerico

di progetto

Q = potenza termica:

somma dei prodotti

delle superfici riscal-

danti per il rispettivo

flusso

Temperatura superficiale

Θ

F,max

= temperatura massima

superficiale

Θ

F,m

= temperatura media

superficiale

Temperatura del mezzo

riscaldante

Θ

m

= temperatura media

del fluido

Θ

V

= temperatura di mandata

Θ

R

= temperatura di ritorno
