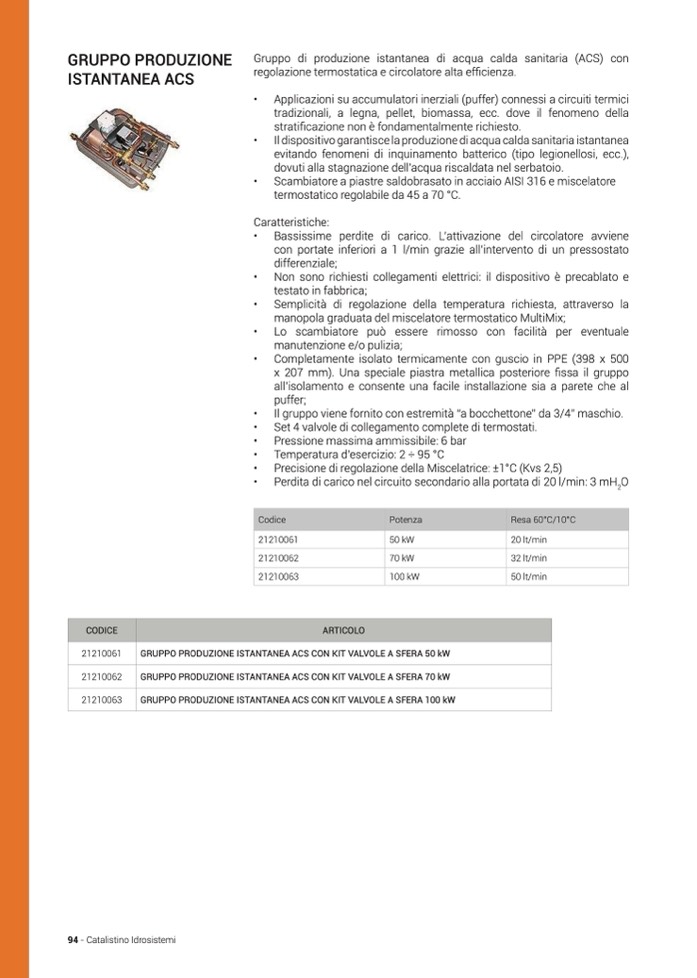

GRUPPO PRODUZIONE

ISTANTANEA ACS

Gruppo di produzione istantanea di acqua calda sanitaria (ACS) con

regolazione termostatica e circolatore alta efficienza.

• Applicazioni su accumulatori inerziali (puffer) connessi a circuiti termici

tradizionali, a legna, pellet, biomassa, ecc. dove il fenomeno della

stratificazione non è fondamentalmente richiesto.

• Il dispositivo garantisce la produzione di acqua calda sanitaria istantanea

evitando fenomeni di inquinamento batterico (tipo legionellosi, ecc.),

dovuti alla stagnazione dell’acqua riscaldata nel serbatoio.

• Scambiatore a piastre saldobrasato in acciaio AISI 316 e miscelatore

termostatico regolabile da 45 a 70 °C.

Caratteristiche:

• Bassissime perdite di carico. L’attivazione del circolatore avviene

con portate inferiori a 1 l/min grazie all’intervento di un pressostato

differenziale;

• Non sono richiesti collegamenti elettrici: il dispositivo è precablato e

testato in fabbrica;

• Semplicità di regolazione della temperatura richiesta, attraverso la

manopola graduata del miscelatore termostatico MultiMix;

• Lo scambiatore può essere rimosso con facilità per eventuale

manutenzione e/o pulizia;

• Completamente isolato termicamente con guscio in PPE (398 x 500

x 207 mm). Una speciale piastra metallica posteriore fissa il gruppo

all’isolamento e consente una facile installazione sia a parete che al

puffer;

• Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio.

• Set 4 valvole di collegamento complete di termostati.

• Pressione massima ammissibile: 6 bar

• Temperatura d’esercizio: 2 ÷ 95 °C

• Precisione di regolazione della Miscelatrice: ±1°C (Kvs 2,5)

• Perdita di carico nel circuito secondario alla portata di 20 l/min: 3 mH

2

O

Codice

Potenza

Resa 60°C/10°C

21210061

50 kW

20 lt/min

21210062

70 kW

32 lt/min

21210063

100 kW

50 lt/min

CODICE

ARTICOLO

21210061

GRUPPO PRODUZIONE ISTANTANEA ACS CON KIT VALVOLE A SFERA 50 kW

21210062

GRUPPO PRODUZIONE ISTANTANEA ACS CON KIT VALVOLE A SFERA 70 kW

21210063

GRUPPO PRODUZIONE ISTANTANEA ACS CON KIT VALVOLE A SFERA 100 kW

94 - Catalistino Idrosistemi
