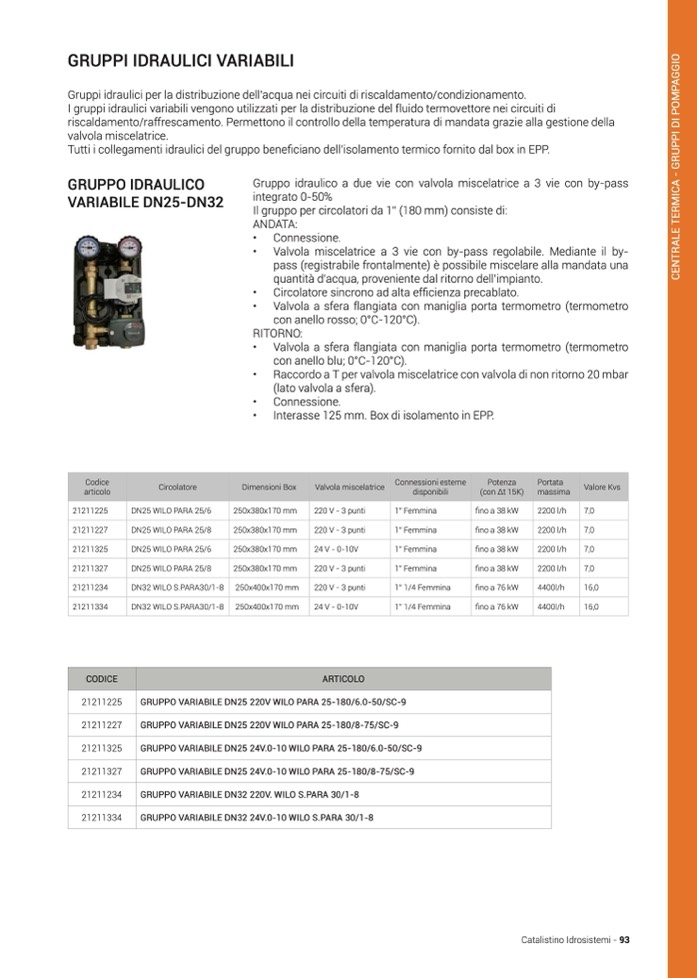

GRUPPI IDRAULICI VARIABILI

Gruppi idraulici per la distribuzione dell’acqua nei circuiti di riscaldamento/condizionamento.

I gruppi idraulici variabili vengono utilizzati per la distribuzione del fluido termovettore nei circuiti di

riscaldamento/raffrescamento. Permettono il controllo della temperatura di mandata grazie alla gestione della

valvola miscelatrice.

Tutti i collegamenti idraulici del gruppo bene

ficiano dell’isolamento termico fornito dal box in EPP.

GRUPPO IDRAULICO

VARIABILE DN25-DN32

Gruppo idraulico a due vie con valvola miscelatrice a 3 vie con by-pass

integrato 0-50%

Il gruppo per circolatori da 1” (180 mm) consiste di:

ANDATA:

• Connessione.

• Valvola miscelatrice a 3 vie con by-pass regolabile. Mediante il by-

pass (registrabile frontalmente) è possibile miscelare alla mandata una

quantità d’acqua, proveniente dal ritorno dell’impianto.

• Circolatore sincrono ad alta efficienza precablato.

• Valvola a sfera flangiata con maniglia porta termometro (termometro

con anello rosso; 0°C-120°C).

RITORNO:

• Valvola a sfera flangiata con maniglia porta termometro (termometro

con anello blu; 0°C-120°C).

• Raccordo a T per valvola miscelatrice con valvola di non ritorno 20 mbar

(lato valvola a sfera).

• Connessione.

• Interasse 125 mm. Box di isolamento in EPP.

Codice

articolo

Circolatore

Dimensioni Box

Valvola miscelatrice

Connessioni esterne

disponibili

Potenza

(con Δt 15K)

Portata

massima

Valore Kvs

21211225

DN25 WILO PARA 25/6

250x380x170 mm

220 V - 3 punti

1” Femmina

fino a 38 kW

2200 l/h

7,0

21211227

DN25 WILO PARA 25/8

250x380x170 mm

220 V - 3 punti

1” Femmina

fino a 38 kW

2200 l/h

7,0

21211325

DN25 WILO PARA 25/6

250x380x170 mm

24 V - 0-10V

1” Femmina

fino a 38 kW

2200 l/h

7,0

21211327

DN25 WILO PARA 25/8

250x380x170 mm

220 V - 3 punti

1” Femmina

fino a 38 kW

2200 l/h

7,0

21211234

DN32 WILO S.PARA30/1-8

250x400x170 mm

220 V - 3 punti

1” 1/4 Femmina

fino a 76 kW

4400l/h

16,0

21211334

DN32 WILO S.PARA30/1-8

250x400x170 mm

24 V - 0-10V

1” 1/4 Femmina

fino a 76 kW

4400l/h

16,0

CODICE

ARTICOLO

21211225

GRUPPO VARIABILE DN25 220V WILO PARA 25-180/6.0-50/SC-9

21211227

GRUPPO VARIABILE DN25 220V WILO PARA 25-180/8-75/SC-9

21211325

GRUPPO VARIABILE DN25 24V.0-10 WILO PARA 25-180/6.0-50/SC-9

21211327

GRUPPO VARIABILE DN25 24V.0-10 WILO PARA 25-180/8-75/SC-9

21211234

GRUPPO VARIABILE DN32 220V. WILO S.PARA 30/1-8

21211334

GRUPPO VARIABILE DN32 24V.0-10 WILO S.PARA 30/1-8
