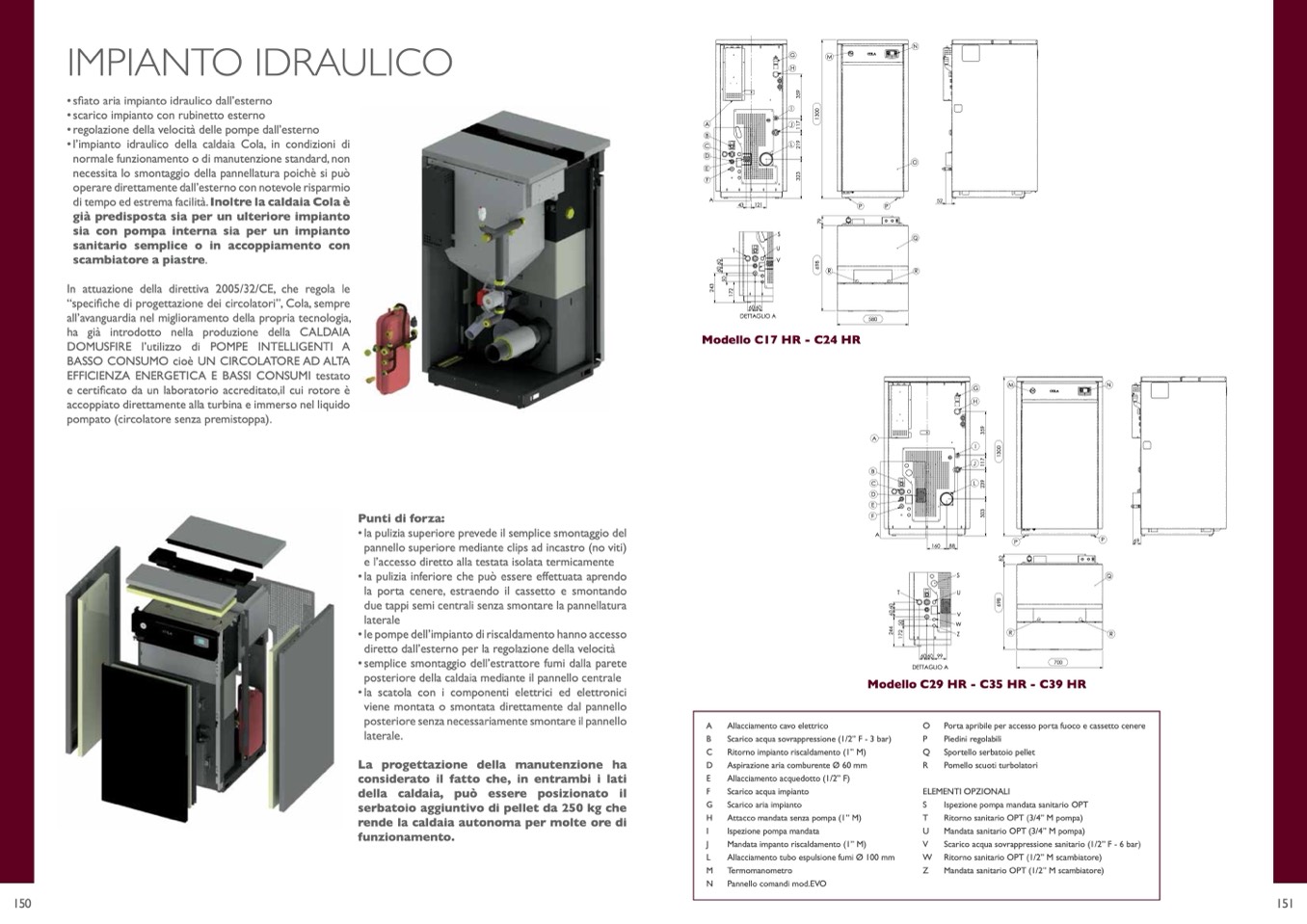

IMPIANTO IDRAULICO
• sfiato aria impianto idraulico dall’esterno
• scarico impianto con rubinetto esterno
• regolazione della velocità delle pompe dall’esterno
• l’impianto idraulico della caldaia Cola, in condizioni di
normale funzionamento o di manutenzione standard, non
necessita lo smontaggio della pannellatura poichè si può
operare direttamente dall’esterno con notevole risparmio
di tempo ed estrema facilità.
Inoltre la caldaia Cola è
già predisposta sia per un ulteriore impianto
sia con pompa interna sia per un impianto
sanitario semplice o in accoppiamento con
scambiatore a piastre.
In attuazione della direttiva 2005/32/CE, che regola le
“specifiche di progettazione dei circolatori”, Cola, sempre
all’avanguardia nel miglioramento della propria tecnologia,
ha già introdotto nella produzione della CALDAIA
DOMUSFIRE l’utilizzo di POMPE INTELLIGENTI A
BASSO CONSUMO cioè UN CIRCOLATORE AD ALTA
EFFICIENZA ENERGETICA E BASSI CONSUMI testato
e certificato da un laboratorio accreditato,il cui rotore è
accoppiato direttamente alla turbina e immerso nel liquido
pompato (circolatore senza premistoppa).
Punti di forza:
• la pulizia superiore prevede il semplice smontaggio del
pannello superiore mediante clips ad incastro (no viti)
e l’accesso diretto alla testata isolata termicamente
• la pulizia inferiore che può essere effettuata aprendo
la porta cenere, estraendo il cassetto e smontando
due tappi semi centrali senza smontare la pannellatura
laterale
• le pompe dell’impianto di riscaldamento hanno accesso
diretto dall’esterno per la regolazione della velocità
•semplice smontaggio dell’estrattore fumi dalla parete
posteriore della caldaia mediante il pannello centrale
•la scatola con i componenti elettrici ed elettronici
viene montata o smontata direttamente dal pannello
posteriore senza necessariamente smontare il pannello
laterale.
La progettazione della manutenzione ha
considerato il fatto che, in entrambi i lati
della caldaia, può essere posizionato il
serbatoio aggiuntivo di pellet da 250 kg che
rende la caldaia autonoma per molte ore di
funzionamento.
