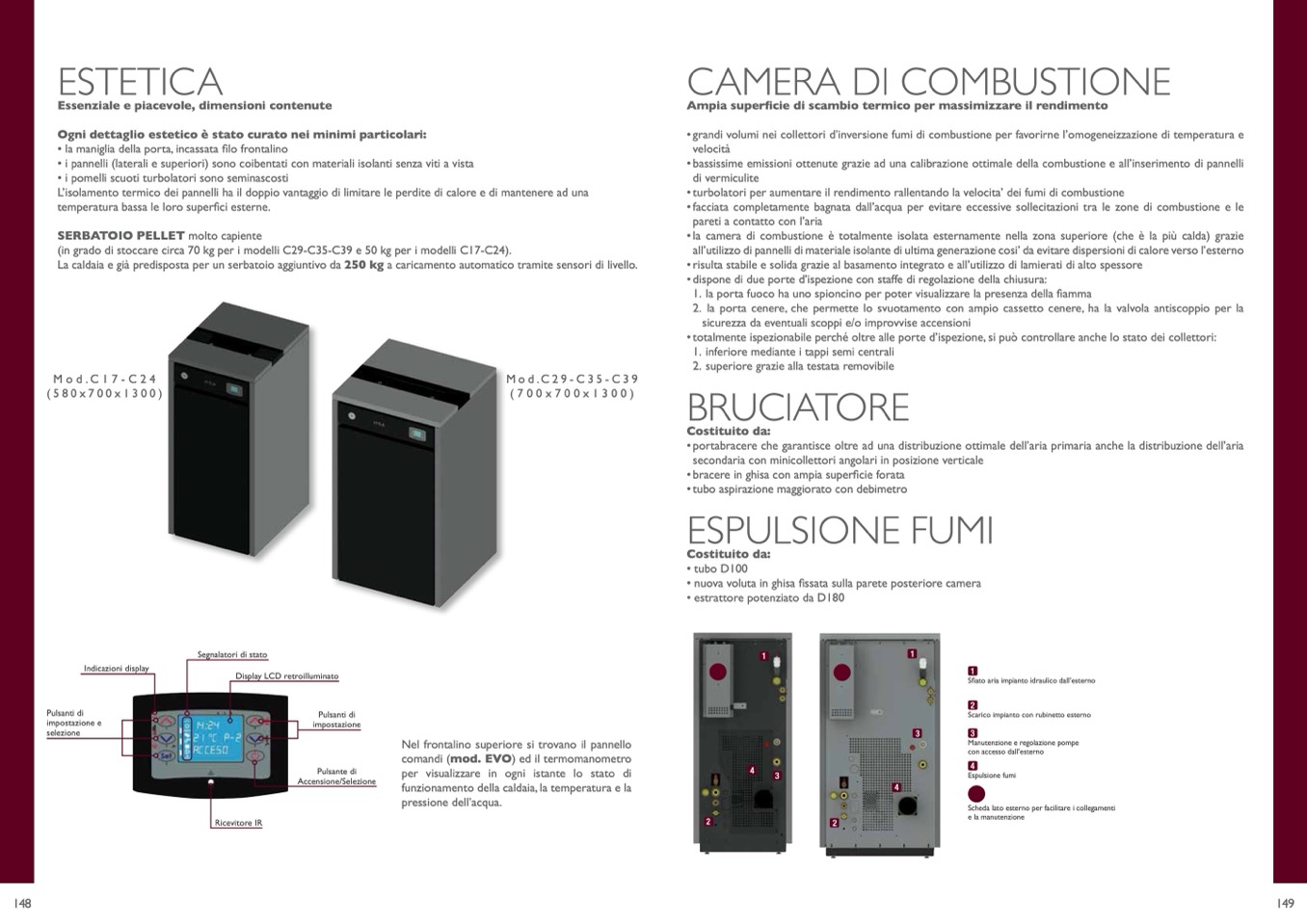

ESTETICA

Essenziale e piacevole, dimensioni contenute

Ogni dettaglio estetico è stato curato nei minimi particolari:

• la maniglia della porta, incassata filo frontalino

• i pannelli (laterali e superiori) sono coibentati con materiali isolanti senza viti a vista

• i pomelli scuoti turbolatori sono seminascosti

L’isolamento termico dei pannelli ha il doppio vantaggio di limitare le perdite di calore e di mantenere ad una

temperatura bassa le loro superfici esterne.

SERBATOIO PELLET molto capiente

(in grado di stoccare circa 70 kg per i modelli C29-C35-C39 e 50 kg per i modelli C17-C24).

La caldaia e già predisposta per un serbatoio aggiuntivo da

250 kg a caricamento automatico tramite sensori di livello.

CAMERA DI COMBUSTIONE

Ampia superficie di scambio termico per massimizzare il rendimento

• grandi volumi nei collettori d’inversione fumi di combustione per favorirne l’omogeneizzazione di temperatura e

velocità

• bassissime emissioni ottenute grazie ad una calibrazione ottimale della combustione e all’inserimento di pannelli

di vermiculite

• turbolatori per aumentare il rendimento rallentando la velocita’ dei fumi di combustione

• facciata completamente bagnata dall’acqua per evitare eccessive sollecitazioni tra le zone di combustione e le

pareti a contatto con l’aria

• la camera di combustione è totalmente isolata esternamente nella zona superiore (che è la più calda) grazie

all’utilizzo di pannelli di materiale isolante di ultima generazione cosi’ da evitare dispersioni di calore verso l’esterno

• risulta stabile e solida grazie al basamento integrato e all’utilizzo di lamierati di alto spessore

• dispone di due porte d’ispezione con staffe di regolazione della chiusura:

1. la porta fuoco ha uno spioncino per poter visualizzare la presenza della fiamma

2. la porta cenere, che permette lo svuotamento con ampio cassetto cenere, ha la valvola antiscoppio per la

sicurezza da eventuali scoppi e/o improvvise accensioni

• totalmente ispezionabile perché oltre alle porte d’ispezione, si può controllare anche lo stato dei collettori:

1. inferiore mediante i tappi semi centrali

2. superiore grazie alla testata removibile

BRUCIATORE

Costituito da:

• portabracere che garantisce oltre ad una distribuzione ottimale dell’aria primaria anche la distribuzione dell’aria

secondaria con minicollettori angolari in posizione verticale

• bracere in ghisa con ampia superficie forata

• tubo aspirazione maggiorato con debimetro

ESPULSIONE FUMI

Costituito da:

• tubo D100

• nuova voluta in ghisa fissata sulla parete posteriore camera

• estrattore potenziato da D180

M o d . C 1 7 - C 2 4

(580x700x1300)

M o d .C 2 9 - C 3 5 - C 3 9

( 7 0 0 x 7 0 0 x 1 3 0 0 )

Segnalatori di stato

Display LCD retroilluminato

1

1

Indicazioni display

Pulsanti di

impostazione e

selezione

Pulsanti di

impostazione

Pulsante di

Accensione/Selezione

Nel frontalino superiore si trovano il pannello

comandi (

mod. EVO) ed il termomanometro

per visualizzare in ogni istante lo stato di

funzionamento della caldaia, la temperatura e la

pressione dell’acqua.

3

1

Sfiato aria impianto idraulico dall’esterno

2

Scarico impianto con rubinetto esterno

3

Manutenzione e regolazione pompe

con accesso dall’esterno

4

Espulsione fumi

Scheda lato esterno per facilitare i collegamenti

e la manutenzione

4

3

4

Ricevitore IR

2

2
