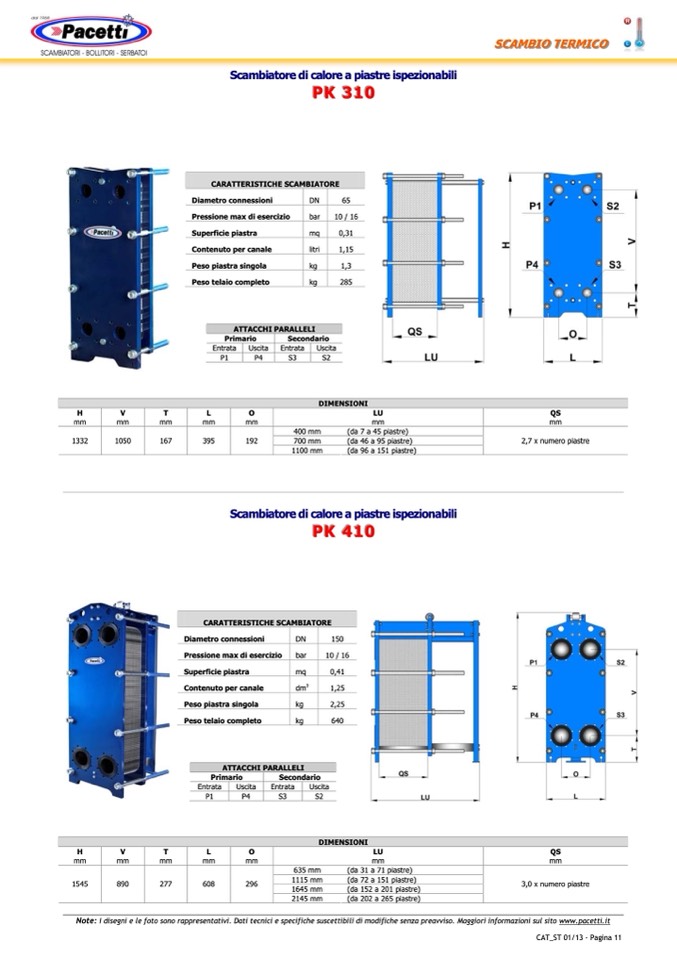

Scambiatore di calore a piastre ispezionabili

PK 310

PK 310

65

10 / 16

0,31

1,15

1,3

285

ATTACCHI PARALLELI

Primario

Secondario

Entrata

Uscita

P1

S2

SCAMBIO TERMICO

SCAMBIO TERMICO

CARATTERISTICHE SCAMBIATORE

Diametro connessioni

Pressione max di esercizio

Superficie piastra

Contenuto per canale

Peso piastra singola

Peso telaio completo

DN

bar

mq

litri

kg

kg

Uscita

Entrata

P4

S3

DIMENSIONI

H

QS

V

mm

T

mm

L

mm

O

mm

LU

mm

1050 167 395 192

400 mm

(da 7 a 45 piastre)

700 mm

(da 46 a 95 piastre)

1100 mm

(da 96 a 151 piastre)

mm

1332

mm

2,7 x numero piastre

Scambiatore di calore a piastre ispezionabili

PK 410

PK 410

150

10 / 16

0,41

1,25

2,25

640

CARATTERISTICHE SCAMBIATORE

Diametro connessioni

Pressione max di esercizio

Superficie piastra

Contenuto per canale

Peso piastra singola

Peso telaio completo

ATTACCHI PARALLELI

Primario

Secondario

DN

bar

mq

dm

3

kg

kg

Uscita

Entrata

P4

S3

Entrata

Uscita

P1

S2

DIMENSIONI

H

QS

mm

mm

1545

3,0 x numero piastre

Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it

CAT_ST 01/13 - Pagina 11

V

mm

T

mm

L

mm

O

mm

LU

mm

890 277 608 296

635 mm

(da 31 a 71 piastre)

1115 mm

(da 72 a 151 piastre)

1645 mm

(da 152 a 201 piastre)

2145 mm

(da 202 a 265 piastre)
