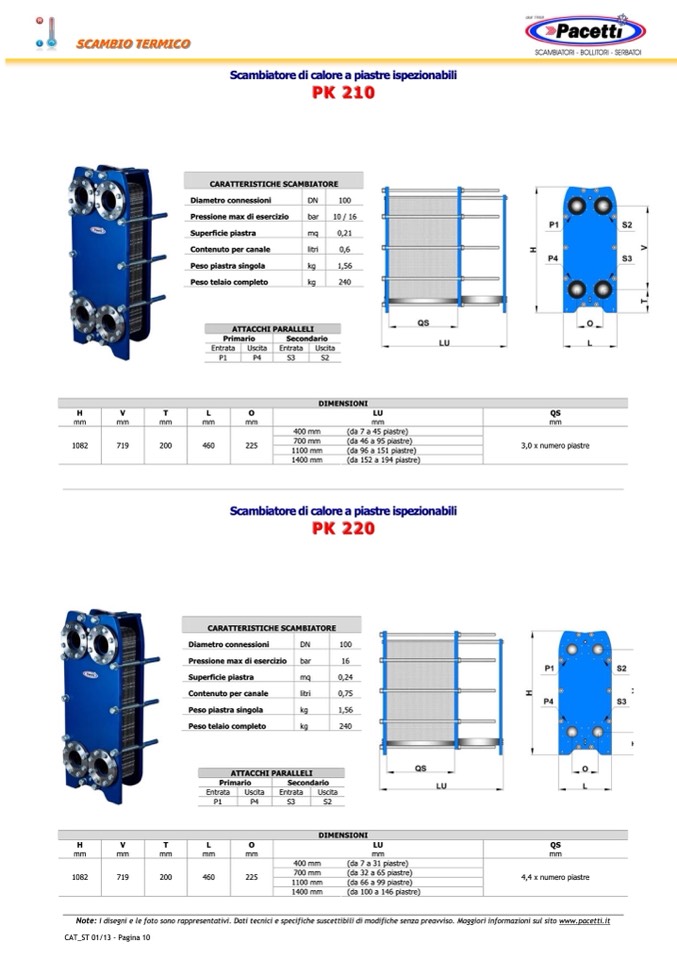

Scambiatore di calore a piastre ispezionabili
PK 210
PK 210
100
10 / 16
0,21
0,6
1,56
240
ATTACCHI PARALLELI
Primario
Secondario
Entrata
Uscita
P1
S2
CARATTERISTICHE SCAMBIATORE
Diametro connessioni
Pressione max di esercizio
Superficie piastra
Contenuto per canale
Peso piastra singola
Peso telaio completo
DN
bar
mq
litri
kg
Uscita
Entrata
P4
S3
DIMENSIONI
H
QS
V
mm
T
mm
L
mm
O
mm
LU
mm
719 200
460 225
400 mm
(da 7 a 45 piastre)
700 mm
(da 46 a 95 piastre)
1100 mm
(da 96 a 151 piastre)
1400 mm
(da 152 a 194 piastre)
mm
1082
mm
3,0 x numero piastre
Scambiatore di calore a piastre ispezionabili
PK 220
PK 220
Diametro connessioni
100
Pressione max di esercizio
16
Superficie piastra
0,24
Contenuto per canale
0,75
Peso piastra singola
1,56
Peso telaio completo
240
ATTACCHI PARALLELI
Primario
Secondario
Entrata
Uscita
CARATTERISTICHE SCAMBIATORE
kg
DN
bar
mq
litri
kg
kg
Uscita
Entrata
P4
S3
P1
S2
DIMENSIONI
H
QS
mm
mm
1082
4,4 x numero piastre
Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
CAT_ST 01/13 - Pagina 10
V
mm
T
mm
L
mm
O
mm
LU
mm
719 200 460 225
400 mm
(da 7 a 31 piastre)
700 mm
(da 32 a 65 piastre)
1100 mm
(da 66 a 99 piastre)
1400 mm
(da 100 a 146 piastre)
