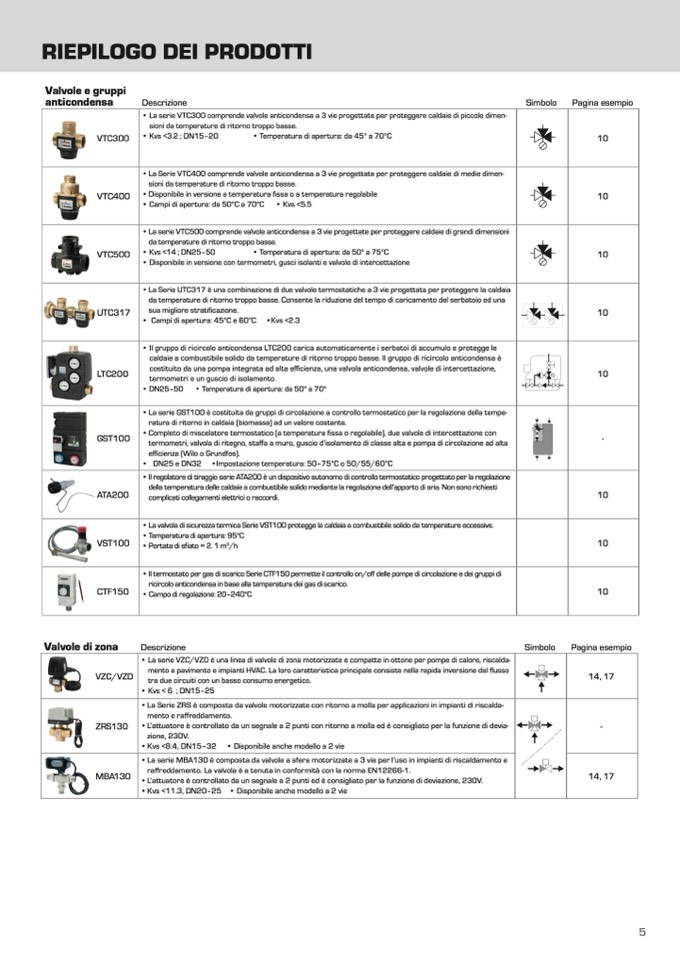

RIEPILOGO DEI PRODOTTI

Valvole e gruppi

anticondensa

Descrizione

Simbolo

Pagina esempio

Valvole di zona

Descrizione

Simbolo

Pagina esempio

VTC300

• La serie VTC300 comprende valvole anticondensa a 3 vie progettate per proteggere caldaie di piccole dimen-

sioni da temperature di ritorno troppo basse.

• Kvs <3.2 ; DN15–20

• Temperatura di apertura: da 45° a 70°C

10

VTC400

• La Serie VTC400 comprende valvole anticondensa a 3 vie progettate per proteggere caldaie di medie dimen-

sioni da temperature di ritorno troppo basse.

• Disponibile in versione a temperatura fissa o a temperatura regolabile

• Campi di apertura: da 50°C a 70°C

• Kvs <5.5

10

VTC500

• La serie VTC500 comprende valvole anticondensa a 3 vie progettate per proteggere caldaie di grandi dimensioni

da temperature di ritorno troppo basse.

• Kvs <14 ; DN25–50

• Temperatura di apertura: da 50° a 75°C

• Disponibile in versione con termometri, gusci isolanti e valvole di intercettazione

10

UTC317

• La Serie UTC317 è una combinazione di due valvole termostatiche a 3 vie progettata per proteggere la caldaia

da temperature di ritorno troppo basse. Consente la riduzione del tempo di caricamento del serbatoio ed una

sua migliore stratificazione.

• Campi di apertura: 45°C e 60°C •Kvs <2.3

10

LTC200

• Il gruppo di ricircolo anticondensa LTC200 carica automaticamente i serbatoi di accumulo e protegge le

caldaie a combustibile solido da temperature di ritorno troppo basse. Il gruppo di ricircolo anticondensa è

costituito da una pompa integrata ad alta efficienza, una valvola anticondensa, valvole di intercettazione,

termometri e un guscio di isolamento.

• DN25–50

• Temperatura di apertura: da 50° a 70°

10

GST100

• La serie GST100 è costituita da gruppi di circolazione a controllo termostatico per la regolazione della tempe-

ratura di ritorno in caldaia (biomassa) ad un valore costante.

• Completo di miscelatore termostatico (a temperatura

fissa o regolabile), due valvole di intercettazione con

termometri, valvola di ritegno, staffa a muro, guscio d’isolamento di classe alta e pompa di circolazione ad alta

efficienza (Wilo o Grundfos).

• DN25 e DN32 •Impostazione temperatura: 50–75°C o 50/55/60°C

-

ATA200

• Il regolatore di tiraggio serie ATA200 è un dispositivo autonomo di controllo termostatico progettato per la regolazione

della temperatura delle caldaie a combustibile solido mediante la regolazione dell’apporto di aria. Non sono richiesti

complicati collegamenti elettrici o raccordi.

10

VST100

• La valvola di sicurezza termica Serie VST100 protegge la caldaia a combustibile solido da temperature eccessive.

• Temperatura di apertura: 95°C

• Portata di sfiato = 2. 1 m

3

/h

10

CTF150

• Il termostato per gas di scarico Serie CTF150 permette il controllo on/o

ff delle pompe di circolazione e dei gruppi di

ricircolo anticondensa in base alla temperatura dei gas di scarico.

• Campo di regolazione: 20–240°C

10

VZC/VZD

• La serie VZC/VZD è una linea di valvole di zona motorizzate e compatte in ottone per pompe di calore, riscalda-

mento a pavimento e impianti HVAC. La loro caratteristica principale consiste nella rapida inversione del

flusso

tra due circuiti con un basso consumo energetico.

• Kvs < 6 ; DN15–25

14, 17

ZRS130

• La Serie ZRS è composta da valvole motorizzate con ritorno a molla per applicazioni in impianti di riscalda-

mento e raffreddamento.

• L’attuatore è controllato da un segnale a 2 punti con ritorno a molla ed è consigliato per la funzione di devia-

zione, 230V.

• Kvs <8.4, DN15–32 • Disponibile anche modello a 2 vie

-

MBA130

• La serie MBA130 è composta da valvole a sfera motorizzate a 3 vie per l’uso in impianti di riscaldamento e

raffreddamento. La valvola è a tenuta in conformit

à con la norma EN12266-1.

• L’attuatore è controllato da un segnale a 2 punti ed è consigliato per la funzione di deviazione, 230V.

• Kvs <11.3, DN20–25 • Disponibile anche modello a 2 vie

14, 17

5
