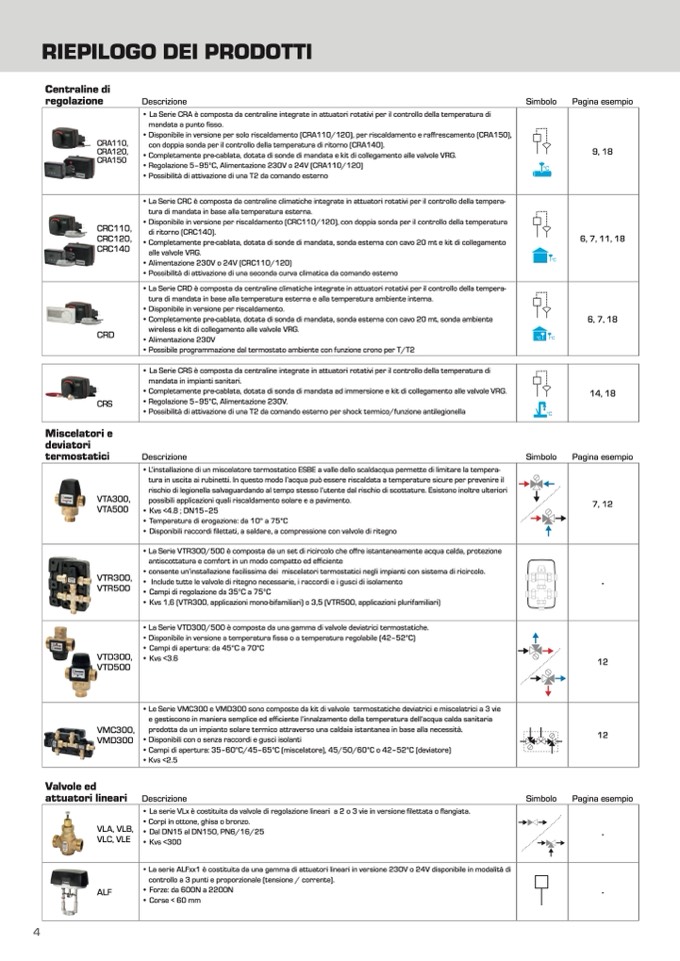

RIEPILOGO DEI PRODOTTI

Centraline di

regolazione

Descrizione

Simbolo

Pagina esempio

CRA110,

CRA120,

CRA150

• La Serie CRA è composta da centraline integrate in attuatori rotativi per il controllo della temperatura di

mandata a punto fisso.

• Disponibile in versione per solo riscaldamento (CRA110/120), per riscaldamento e raffrescamento (CRA150),

con doppia sonda per il controllo della temperatura di ritorno (CRA140).

• Completamente pre-cablata, dotata di sonde di mandata e kit di collegamento alle valvole VRG.

• Regolazione 5–95°C, Alimentazione 230V o 24V (CRA110/120)

• Possibilità di attivazione di una T2 da comando esterno

9, 18

CRC110,

CRC120,

CRC140

• La Serie CRC è composta da centraline climatiche integrate in attuatori rotativi per il controllo della tempera-

tura di mandata in base alla temperatura esterna.

• Disponibile in versione per riscaldamento (CRC110/120), con doppia sonda per il controllo della temperatura

di ritorno (CRC140).

• Completamente pre-cablata, dotata di sonde di mandata, sonda esterna con cavo 20 mt e kit di collegamento

alle valvole VRG.

• Alimentazione 230V o 24V (CRC110/120)

• Possibilità di attivazione di una seconda curva climatica da comando esterno

6, 7, 11, 18

CRD

• La Serie CRD è composta da centraline climatiche integrate in attuatori rotativi per il controllo della tempera-

tura di mandata in base alla temperatura esterna e alla temperatura ambiente interna.

• Disponibile in versione per riscaldamento.

• Completamente pre-cablata, dotata di sonda di mandata, sonda esterna con cavo 20 mt, sonda ambiente

wireless e kit di collegamento alle valvole VRG.

• Alimentazione 230V

• Possibile programmazione dal termostato ambiente con funzione crono per T/T2

6, 7, 18

CRS

• La Serie CRS è composta da centraline integrate in attuatori rotativi per il controllo della temperatura di

mandata in impianti sanitari.

• Completamente pre-cablata, dotata di sonda di mandata ad immersione e kit di collegamento alle valvole VRG.

• Regolazione 5–95°C, Alimentazione 230V.

• Possibilità di attivazione di una T2 da comando esterno per shock termico/funzione antilegionella

14, 18

Miscelatori e

deviatori

termostatici

Valvole ed

attuatori lineari

Descrizione

Simbolo

Pagina esempio

VTA300,

VTA500

• L’installazione di un miscelatore termostatico ESBE a valle dello scaldacqua permette di limitare la tempera-

tura in uscita ai rubinetti. In questo modo l’acqua pu

ò essere riscaldata a temperature sicure per prevenire il

rischio di legionella salvaguardando al tempo stesso l’utente dal rischio di scottature. Esistono inoltre ulteriori

possibili applicazioni quali riscaldamento solare e a pavimento.

• Kvs <4.8 ; DN15–25

• Temperatura di erogazione: da 10° a 75°C

• Disponibili raccordi filettati, a saldare, a compressione con valvole di ritegno

7, 12

VTR300,

VTR500

• La Serie VTR300/500 è composta da un set di ricircolo che offre istantaneamente acqua calda, protezione

antiscottatura e comfort in un modo compatto ed efficiente

• consente un’installazione facilissima dei miscelatori termostatici negli impianti con sistema di ricircolo.

• Include tutte le valvole di ritegno necessarie, i raccordi e i gusci di isolamento

• Campi di regolazione da 35°C a 75°C

• Kvs 1,6 (VTR300, applicazioni mono-bifamiliari) o 3,5 (VTR500, applicazioni plurifamiliari)

-

VTD300,

VTD500

• La Serie VTD300/500 è composta da una gamma di valvole deviatrici termostatiche.

• Disponibile in versione a temperatura fissa o a temperatura regolabile (42–52°C)

• Campi di apertura: da 45°C a 70°C

• Kvs <3.6

12

VMC300,

VMD300

• Le Serie VMC300 e VMD300 sono composte da kit di valvole termostatiche deviatrici e miscelatrici a 3 vie

e gestiscono in maniera semplice ed efficiente l’innalzamento della temperatura dell’acqua calda sanitaria

prodotta da un impianto solare termico attraverso una caldaia istantanea in base alla necessità.

• Disponibili con o senza raccordi e gusci isolanti

• Campi di apertura: 35–60°C/45–65°C (miscelatore), 45/50/60°C o 42–52°C (deviatore)

• Kvs <2.5

12

Descrizione

Simbolo

Pagina esempio

VLA, VLB,

VLC, VLE

• La serie VLx è costituita da valvole di regolazione lineari a 2 o 3 vie in versione

filettata o flangiata.

• Corpi in ottone, ghisa o bronzo.

• Dal DN15 al DN150, PN6/16/25

• Kvs <300

-

ALF

• La serie ALFxx1 è costituita da una gamma di attuatori lineari in versione 230V o 24V disponibile in modalit

à di

controllo a 3 punti e proporzionale (tensione / corrente).

• Forze: da 600N a 2200N

• Corse < 60 mm

-

4
