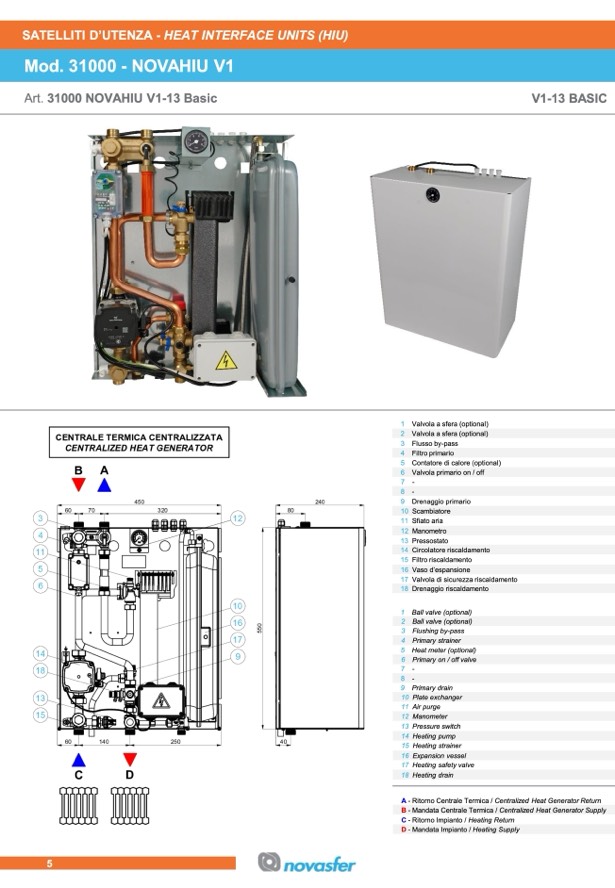

SATELLITI D’UTENZA - HEAT INTERFACE UNITS (HIU)

Mod. 31000 - NOVAHIU V1

Art. 31000 NOVAHIU V1-13 Basic

V1-13 BASIC

5

1 Valvola a sfera (optional)

2 Valvola a sfera (optional)

3 Flusso by-pass

4 Filtro primario

5 Contatore di calore (optional)

6 Valvola primario on / off

7

-

8

-

9 Drenaggio primario

10 Scambiatore

11 Sfiato aria

12 Manometro

13 Pressostato

14 Circolatore riscaldamento

15 Filtroriscaldamento

16 Vaso d’espansione

17 Valvola di sicurezza riscaldamento

18 Drenaggio riscaldamento

1 Ball valve (optional)

2 Ball valve (optional)

3 Flushing by-pass

4 Primary strainer

5 Heat meter (optional)

6 Primary on / off valve

7

-

8

-

9 Primary drain

10 Plate exchanger

11 Air purge

12 Manometer

13 Pressure switch

14 Heating pump

15 Heating strainer

16 Expansion vessel

17 Heating safety valve

18 Heating drain

A - Ritorno Centrale Termica / Centralized Heat Generator Return

B - Mandata Centrale Termica / Centralized Heat Generator Supply

C - Ritorno Impianto / Heating Return

D - Mandata Impianto / Heating Supply
