Mod. 31000 - NOVAHIU V1

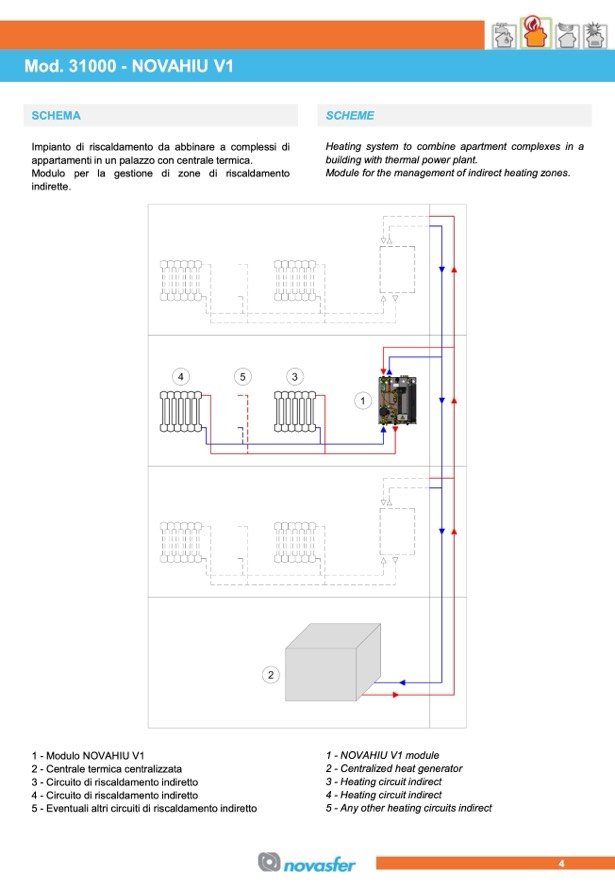

SCHEMA

Impianto di riscaldamento da abbinare a complessi di

appartamenti in un palazzo con centrale termica.

SCHEME

Heating system to combine apartment complexes in a

building with thermal power plant.

Module for the management of indirect heating zones.

Modulo per la gestione di zone di

indirette.

riscaldamento

1 - Modulo NOVAHIU V1

2 - Centrale termica centralizzata

3 - Circuito di riscaldamento indiretto

4 - Circuito di riscaldamento indiretto

5 - Eventuali altri circuiti di riscaldamento indiretto

1 - NOVAHIU V1 module

2 - Centralized heat generator

3 - Heating circuit indirect

4 - Heating circuit indirect

5 - Any other heating circuits indirect

4
