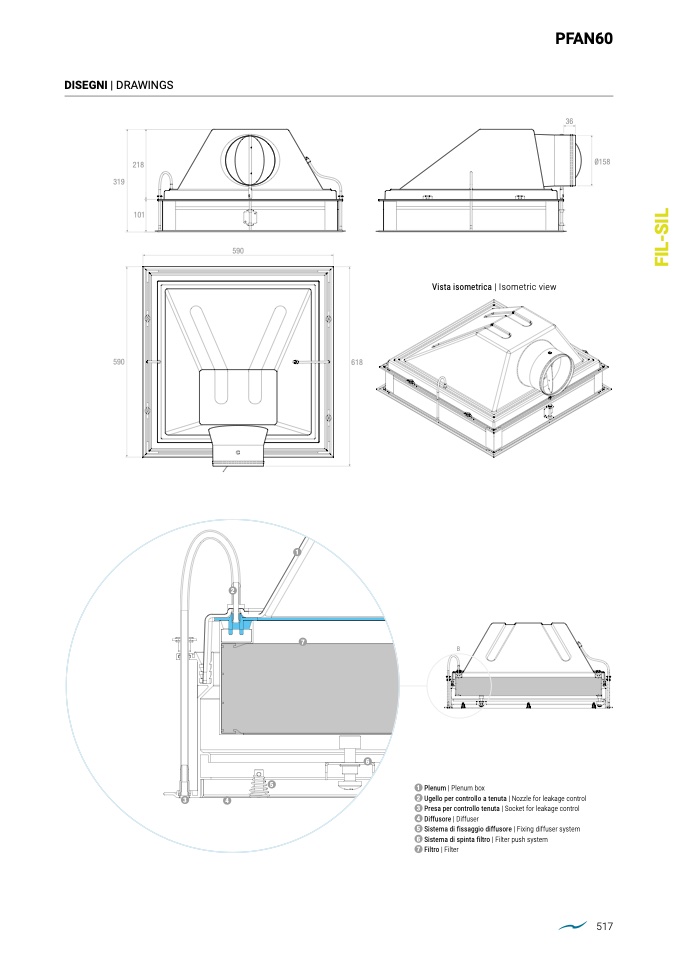

DISEGNI | DRAWINGS

218

319

101

Ø158

590

618

3

4

590

2

1

7

5

6

B

1 Plenum | Plenum box

2 Ugello per controllo a tenuta | Nozzle for leakage control

3 Presa per controllo tenuta | Socket for leakage control

4 Diffusore | Diffuser

5 Sistema di fissaggio diffusore | Fixing diffuser system

6 Sistema di spinta filtro | Filter push system

7 Filtro | Filter

Vista isometrica | Isometric view
