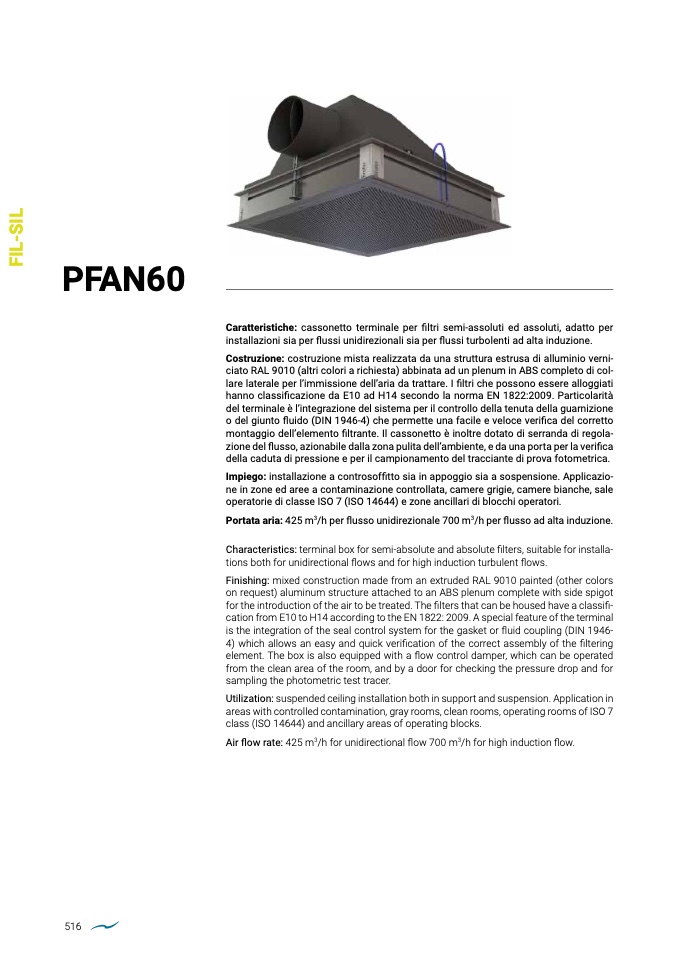

PFAN60

516

Caratteristiche: cassonetto terminale per

filtri semi-assoluti ed assoluti, adatto per

installazioni sia per flussi unidirezionali sia per

flussi turbolenti ad alta induzione.

Costruzione: costruzione mista realizzata da una struttura estrusa di alluminio verni-

ciato RAL 9010 (altri colori a richiesta) abbinata ad un plenum in ABS completo di col-

lare laterale per l’immissione dell’aria da trattare. I

filtri che possono essere alloggiati

hanno classi

ficazione da E10 ad H14 secondo la norma EN 1822:2009. Particolarit

à

del terminale

è l’integrazione del sistema per il controllo della tenuta della guarnizione

o del giunto

fluido (DIN 1946-4) che permette una facile e veloce verifica del corretto

montaggio dell’elemento filtrante. Il cassonetto

è inoltre dotato di serranda di regola-

zione del flusso, azionabile dalla zona pulita dell’ambiente, e da una porta per la verifica

della caduta di pressione e per il campionamento del tracciante di prova fotometrica.

Impiego: installazione a controsoffitto sia in appoggio sia a sospensione. Applicazio-

ne in zone ed aree a contaminazione controllata, camere grigie, camere bianche, sale

operatorie di classe ISO 7 (ISO 14644) e zone ancillari di blocchi operatori.

Portata aria: 425 m

3

/h per

flusso unidirezionale 700 m

3

/h per

flusso ad alta induzione.

Characteristics: terminal box for semi-absolute and absolute filters, suitable for installa-

tions both for unidirectional flows and for high induction turbulent flows.

Finishing: mixed construction made from an extruded RAL 9010 painted (other colors

on request) aluminum structure attached to an ABS plenum complete with side spigot

for the introduction of the air to be treated. The filters that can be housed have a classifi-

cation from E10 to H14 according to the EN 1822: 2009. A special feature of the terminal

is the integration of the seal control system for the gasket or fluid coupling (DIN 1946-

4) which allows an easy and quick veri

fication of the correct assembly of the filtering

element. The box is also equipped with a

flow control damper, which can be operated

from the clean area of the room, and by a door for checking the pressure drop and for

sampling the photometric test tracer.

Utilization: suspended ceiling installation both in support and suspension. Application in

areas with controlled contamination, gray rooms, clean rooms, operating rooms of ISO 7

class (ISO 14644) and ancillary areas of operating blocks.

Air flow rate: 425 m

3

/h for unidirectional flow 700 m

3

/h for high induction flow.
