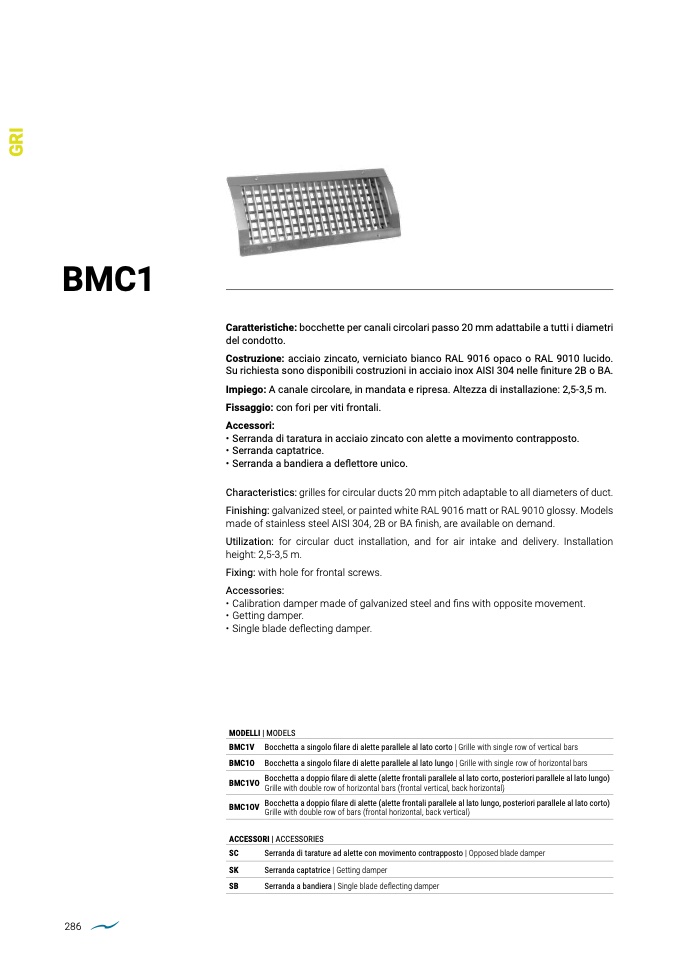

BMC1

Caratteristiche: bocchette per canali circolari passo 20 mm adattabile a tutti i diametri

del condotto.

Costruzione: acciaio zincato, verniciato bianco RAL 9016 opaco o RAL 9010 lucido.

Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle

finiture 2B o BA.

Impiego: A canale circolare, in mandata e ripresa. Altezza di installazione: 2,5-3,5 m.

Fissaggio: con fori per viti frontali.

Accessori:

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

• Serranda captatrice.

• Serranda a bandiera a deflettore unico.

Characteristics: grilles for circular ducts 20 mm pitch adaptable to all diameters of duct.

Finishing: galvanized steel, or painted white RAL 9016 matt or RAL 9010 glossy. Models

made of stainless steel AISI 304, 2B or BA finish, are available on demand.

Utilization: for circular duct installation, and for air intake and delivery. Installation

height: 2,5-3,5 m.

Fixing: with hole for frontal screws.

Accessories:

• Calibration damper made of galvanized steel and fins with opposite movement.

• Getting damper.

• Single blade deflecting damper.

MODELLI | MODELS

BMC1V Bocchetta a singolo filare di alette parallele al lato corto | Grille with single row of vertical bars

BMC1O Bocchetta a singolo filare di alette parallele al lato lungo | Grille with single row of horizontal bars

BMC1VO

Bocchettaadoppiofilaredialette(alettefrontaliparalleleallatocorto,posterioriparalleleallatolungo)

Grille with double row of horizontal bars (frontal vertical, back horizontal)

BMC1OV

Bocchettaadoppiofilaredialette(alettefrontaliparalleleallatolungo,posterioriparalleleallatocorto)

Grille with double row of bars (frontal horizontal, back vertical)

ACCESSORI | ACCESSORIES

SC

Serranda di tarature ad alette con movimento contrapposto | Opposed blade damper

SK

Serranda captatrice | Getting damper

SB

Serranda a bandiera | Single blade deflecting damper
