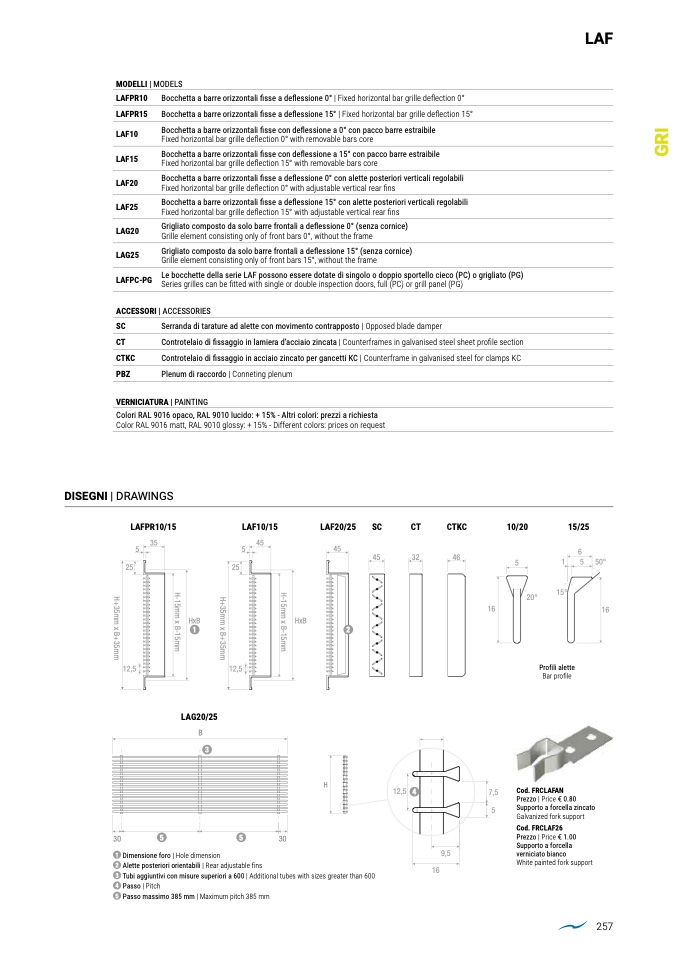

MODELLI | MODELS
LAFPR10
LAFPR15
LAF10
LAF15
LAF20
LAF25
LAG20
LAG25
LAFPC-PG
Bocchetta a barre orizzontali
fisse a deflessione 0° | Fixed horizontal bar grille de
flection 0°
Bocchetta a barre orizzontali
fisse a deflessione 15° | Fixed horizontal bar grille de
flection 15°
Bocchetta a barre orizzontali
fisse con de
flessione a 0° con pacco barre estraibile
Fixed horizontal bar grille de
flection 0° with removable bars core
Bocchetta a barre orizzontali
fisse con de
flessione a 15° con pacco barre estraibile
Fixed horizontal bar grille de
flection 15° with removable bars core
Bocchetta a barre orizzontali
fisse a deflessione 0° con alette posteriori verticali regolabili
Fixed horizontal bar grille de
flection 0° with adjustable vertical rear fins
Bocchetta a barre orizzontali
fisse a deflessione 15° con alette posteriori verticali regolabili
Fixed horizontal bar grille de
flection 15° with adjustable vertical rear fins
Grigliato composto da solo barre frontali a deflessione 0° (senza cornice)
Grille element consisting only of front bars 0°, without the frame
Grigliato composto da solo barre frontali a deflessione 15° (senza cornice)
Grille element consisting only of front bars 15°, without the frame
Le bocchette della serie LAF possono essere dotate di singolo o doppio sportello cieco (PC) o grigliato (PG)
Series grilles can be fitted with single or double inspection doors, full (PC) or grill panel (PG)
ACCESSORI | ACCESSORIES
SC
Serranda di tarature ad alette con movimento contrapposto | Opposed blade damper
CT
Controtelaio di
fissaggio in lamiera d’acciaio zincata | Counterframes in galvanised steel sheet pro
file section
CTKC
Controtelaio di
fissaggio in acciaio zincato per gancetti KC | Counterframe in galvanised steel for clamps KC
PBZ
Plenum di raccordo | Conneting plenum
VERNICIATURA | PAINTING
Colori RAL 9016 opaco, RAL 9010 lucido: + 15% - Altri colori: prezzi a richiesta
Color RAL 9016 matt, RAL 9010 glossy: + 15% - Different colors: prices on request
DISEGNI | DRAWINGS
LAFPR10/15
LAF10/15
5
45
LAF20/25
45
SC
CT
CTKC
45
32
46
10/20
15/25
6
5
1
5
50°
30
5
5
30
5
35
25
12,5
25
HxB
HxB
1
2
LAG20/25
B
3
12,5
1 Dimensione foro | Hole dimension
2 Alette posteriori orientabili | Rear adjustable fins
3 Tubi aggiuntivi con misure superiori a 600 | Additional tubes with sizes greater than 600
4 Passo | Pitch
5 Passo massimo 385 mm | Maximum pitch 385 mm
9,5
H
12,5 4
7,5
5
Cod. FRCLAFAN
Prezzo | Price € 0.80
Supporto a forcella zincato
Galvanized fork support
Cod. FRCLAF26
Prezzo | Price € 1.00
Supporto a forcella
verniciato bianco
White painted fork support
16
16
16
20°
15°
Profili alette
Bar profile
LAF
