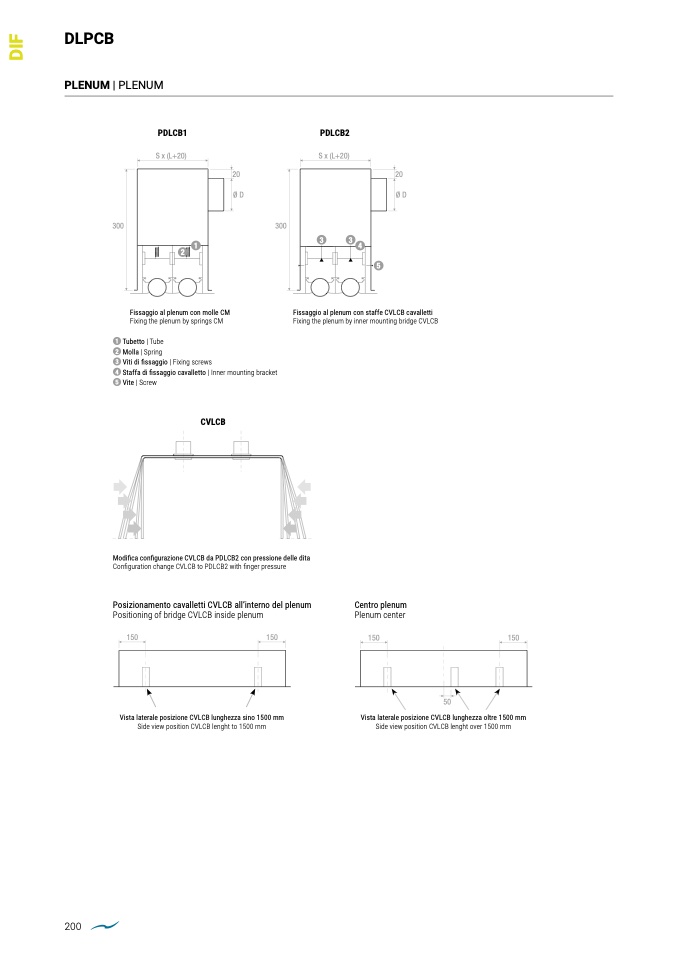

DLPCB

PLENUM | PLENUM

PDLCB1

PDLCB2

S x (L+20)

200

300

300

S x (L+20)

Fissaggio al plenum con molle CM

Fixing the plenum by springs CM

Fissaggio al plenum con staffe CVLCB cavalletti

Fixing the plenum by inner mounting bridge CVLCB

1

1 Tubetto|Tube

2 Molla | Spring

3 Viti di

fissaggio | Fixing screws

4 Staffa di

fissaggio cavalletto | Inner mounting bracket

5 Vite | Screw

CVLCB

Modifica con

figurazione CVLCB da PDLCB2 con pressione delle dita

Configuration change CVLCB to PDLCB2 with finger pressure

150

150

20

ØD

20

ØD

Posizionamento cavalletti CVLCB all’interno del plenum

Centro plenum

Positioning of bridge CVLCB inside plenum

Plenum center

150

150

150

150

Vista laterale posizione CVLCB lunghezza sino 1500 mm

Vista laterale posizione CVLCB lunghezza oltre 1500 mm

Side view position CVLCB lenght over 1500 mm

150

150

Side view position CVLCB lenght to 1500 mm

50

5

50

D

I

F

2

3

3

4
