F

I

D

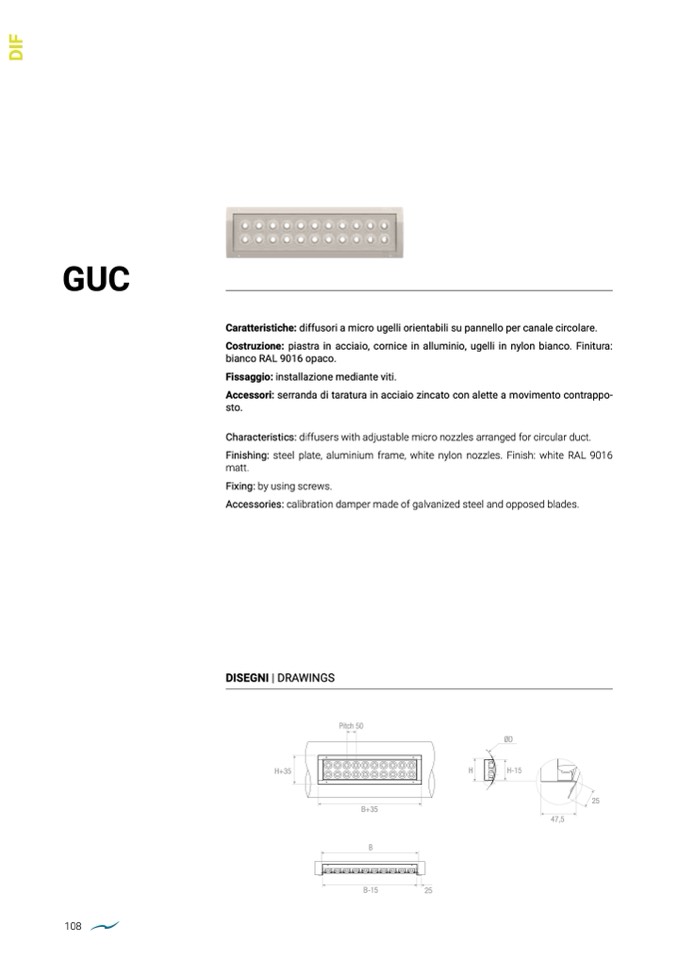

GUC

108

Caratteristiche: diffusori a micro ugelli orientabili su pannello per canale circolare.

Costruzione: piastra in acciaio, cornice in alluminio, ugelli in nylon bianco. Finitura:

bianco RAL 9016 opaco.

Fissaggio: installazione mediante viti.

Accessori: serranda di taratura in acciaio zincato con alette a movimento contrappo-

sto.

Characteristics: diffusers with adjustable micro nozzles arranged for circular duct.

Finishing: steel plate, aluminium frame, white nylon nozzles. Finish: white RAL 9016

matt.

Fixing: by using screws.

Accessories: calibration damper made of galvanized steel and opposed blades.

DISEGNI | DRAWINGS

Pitch 50

H+35

H+35

Pitch 50

B+35

B+35

B

B

B-15

B-15

H

H

ØD

ØD

H-15

H-15

25

25

47,5

47,5

25

25
