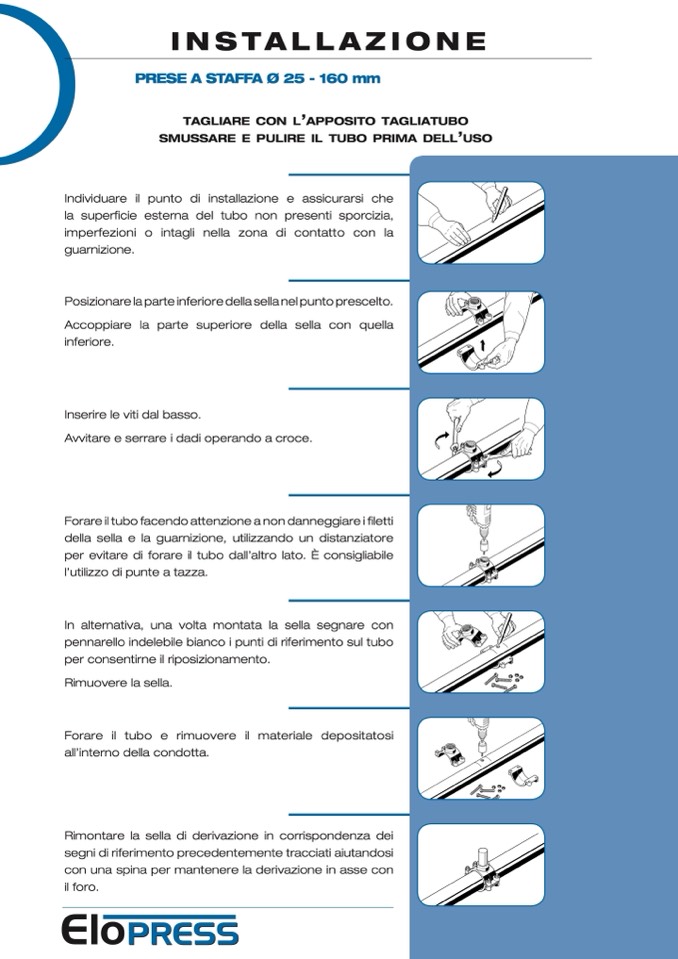

iNStaLLaZioNE
PRESE A STAFFA Ø 25 - 160 mm
tagliare con l
’apposito tagliatubo
smussare e pulire il tubo prima dell
’uso
Individuare il punto di installazione e assicurarsi che
la superficie esterna del tubo non presenti sporcizia,
imperfezioni o intagli nella zona di contatto con la
guarnizione.
Posizionare la parte inferiore della sella nel punto prescelto.
Accoppiare la parte superiore della sella con quella
inferiore.
Inserire le viti dal basso.
Avvitare e serrare i dadi operando a croce.
Forare il tubo facendo attenzione a non danneggiare i filetti
della sella e la guarnizione, utilizzando un distanziatore
per evitare di forare il tubo dall’altro lato. È consigliabile
l’utilizzo di punte a tazza.
In alternativa, una volta montata la sella segnare con
pennarello indelebile bianco i punti di riferimento sul tubo
per consentirne il riposizionamento.
Rimuovere la sella.
Forare il tubo e rimuovere il materiale depositatosi
all’interno della condotta.
Rimontare la sella di derivazione in corrispondenza dei
segni di riferimento precedentemente tracciati aiutandosi
con una spina per mantenere la derivazione in asse con
il foro.
