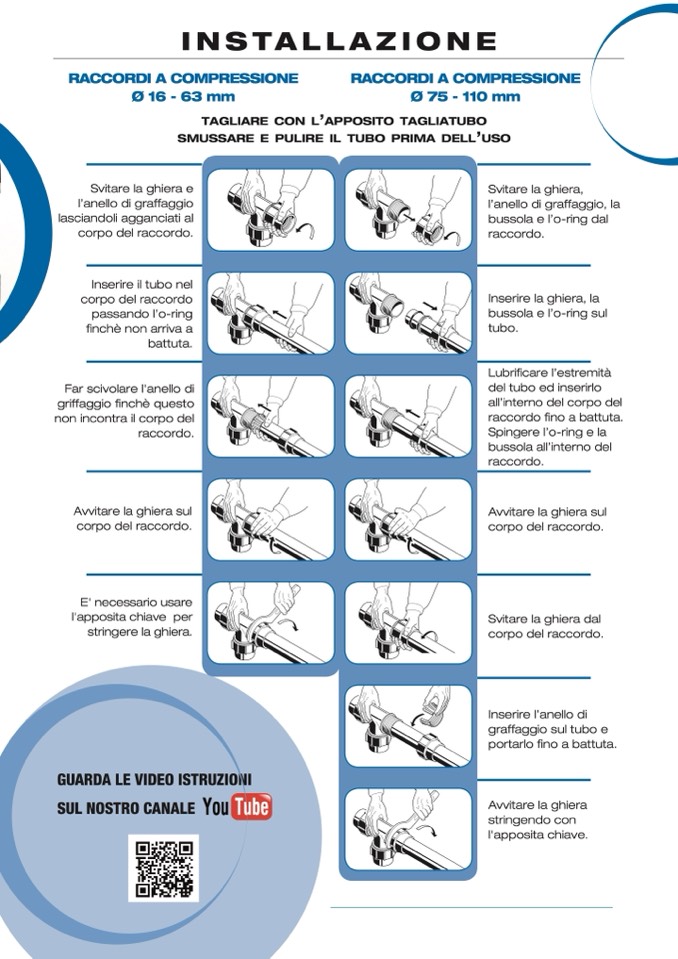

iNStaLLaZioNE
RACCORDI A COMPRESSIONE
RACCORDI A COMPRESSIONE
Ø 16 - 63 mm
Ø 75 - 110 mm
tagliare con l
’apposito tagliatubo
smussare e pulire il tubo prima dell
’uso
Svitare la ghiera e
l’anello di graffaggio
lasciandoli agganciati al
corpo del raccordo.
Inserire il tubo nel
corpo del raccordo
passando l’o-ring
finchè non arriva a
battuta.
Far scivolare l'anello di
griffaggio finchè questo
non incontra il corpo del
raccordo.
Avvitare la ghiera sul
corpo del raccordo.
E' necessario usare
l'apposita chiave per
stringere la ghiera.
GUARDA LE VIDEO ISTRUZIONI
SUL NOSTRO CANALE
Svitare la ghiera,
l’anello di graffaggio, la
bussola e l’o-ring dal
raccordo.
Inserire la ghiera, la
bussola e l’o-ring sul
tubo.
Lubrificare l’estremità
del tubo ed inserirlo
all’interno del corpo del
raccordo fino a battuta.
Spingere l’o-ring e la
bussola all’interno del
raccordo.
Avvitare la ghiera sul
corpo del raccordo.
Svitare la ghiera dal
corpo del raccordo.
Inserire l’anello di
graffaggio sul tubo e
portarlo fino a battuta.
Avvitare la ghiera
stringendo con
l'apposita chiave.
