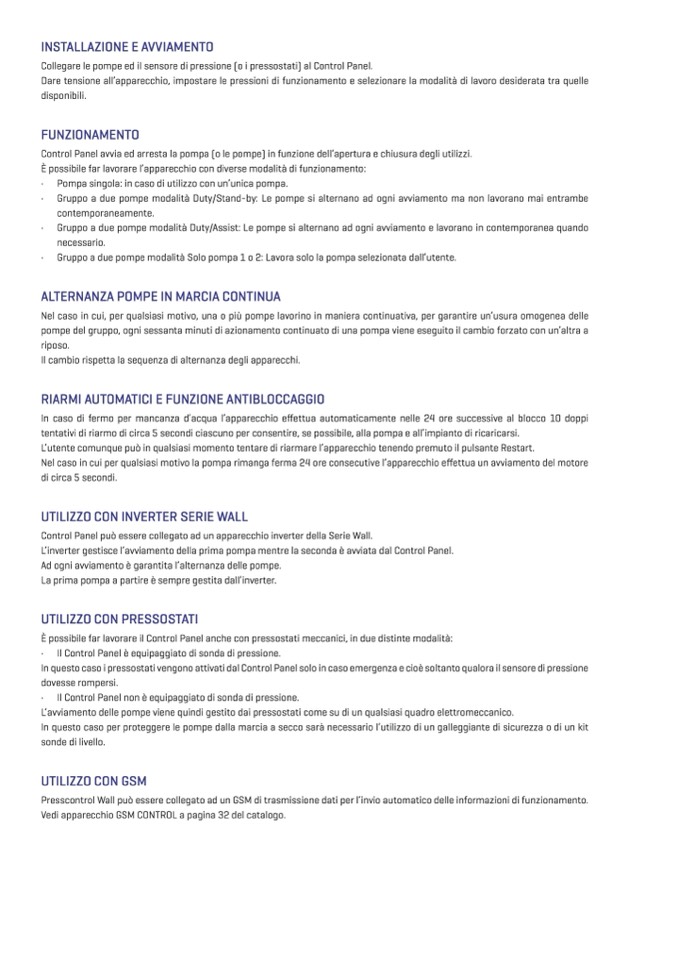

INSTALLAZIONE E AVVIAMENTO
Collegare le pompe ed il sensore di pressione (o i pressostati) al Control Panel.
Dare tensione all’apparecchio, impostare le pressioni di funzionamento e selezionare la modalità di lavoro desiderata tra quelle
disponibili.
FUNZIONAMENTO
Control Panel avvia ed arresta la pompa (o le pompe) in funzione dell’apertura e chiusura degli utilizzi.
È possibile far lavorare l’apparecchio con diverse modalità di funzionamento:
• Pompa singola: in caso di utilizzo con un’unica pompa.
• Gruppo a due pompe modalità Duty/Stand-by: Le pompe si alternano ad ogni avviamento ma non lavorano mai entrambe
contemporaneamente.
• Gruppo a due pompe modalità Duty/Assist: Le pompe si alternano ad ogni avviamento e lavorano in contemporanea quando
necessario.
• Gruppo a due pompe modalità Solo pompa 1 o 2: Lavora solo la pompa selezionata dall’utente.
ALTERNANZA POMPE IN MARCIA CONTINUA
Nel caso in cui, per qualsiasi motivo, una o più pompe lavorino in maniera continuativa, per garantire un’usura omogenea delle
pompe del gruppo, ogni sessanta minuti di azionamento continuato di una pompa viene eseguito il cambio forzato con un’altra a
riposo.
Il cambio rispetta la sequenza di alternanza degli apparecchi.
RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO
In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi
tentativi di riarmo di circa 5 secondi ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.
L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.
Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore
di circa 5 secondi.
UTILIZZO CON INVERTER SERIE WALL
Control Panel può essere collegato ad un apparecchio inverter della Serie Wall.
L’inverter gestisce l’avviamento della prima pompa mentre la seconda è avviata dal Control Panel.
Ad ogni avviamento è garantita l’alternanza delle pompe.
La prima pompa a partire è sempre gestita dall’inverter.
UTILIZZO CON PRESSOSTATI
È possibile far lavorare il Control Panel anche con pressostati meccanici, in due distinte modalità:
• Il Control Panel è equipaggiato di sonda di pressione.
In questo caso i pressostati vengono attivati dal Control Panel solo in caso emergenza e cioè soltanto qualora il sensore di pressione
dovesse rompersi.
• Il Control Panel non è equipaggiato di sonda di pressione.
L’avviamento delle pompe viene quindi gestito dai pressostati come su di un qualsiasi quadro elettromeccanico.
In questo caso per proteggere le pompe dalla marcia a secco sarà necessario l’utilizzo di un galleggiante di sicurezza o di un kit
sonde di livello.
UTILIZZO CON GSM
Presscontrol Wall può essere collegato ad un GSM di trasmissione dati per l’invio automatico delle informazioni di funzionamento.
Vedi apparecchio GSM CONTROL a pagina 32 del catalogo.
