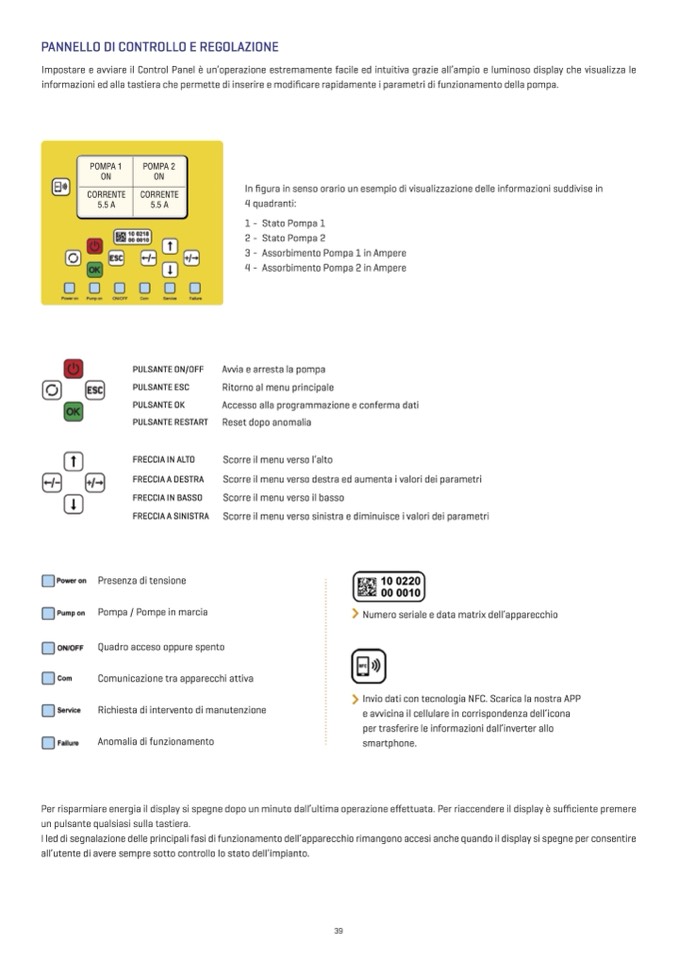

PANNELLO DI CONTROLLO E REGOLAZIONE

Impostare e avviare il Control Panel è un’operazione estremamente facile ed intuitiva grazie all’ampio e luminoso display che visualizza le

informazioni ed alla tastiera che permette di inserire e modificare rapidamente i parametri di funzionamento della pompa.

POMPA 1

ON

CORRENTE

5.5 A

POMPA 2

ON

CORRENTE

5.5 A

In figura in senso orario un esempio di visualizzazione delle informazioni suddivise in

4 quadranti:

1 - Stato Pompa 1

2 - Stato Pompa 2

3 - Assorbimento Pompa 1 in Ampere

4 - Assorbimento Pompa 2 in Ampere

PULSANTE ON/OFF

Avvia e arresta la pompa

PULSANTE ESC

Ritorno al menu principale

PULSANTE OK

Accesso alla programmazione e conferma dati

PULSANTE RESTART

Reset dopo anomalia

FRECCIA IN ALTO

Scorre il menu verso l’alto

FRECCIA A DESTRA

Scorre il menu verso destra ed aumenta i valori dei parametri

FRECCIA IN BASSO

Scorre il menu verso il basso

FRECCIA A SINISTRA

Scorre il menu verso sinistra e diminuisce i valori dei parametri

Presenza di tensione

Pompa / Pompe in marcia

Quadro acceso oppure spento

Comunicazione tra apparecchi attiva

Richiesta di intervento di manutenzione

Anomalia di funzionamento

Numero seriale e data matrix dell’apparecchio

Invio dati con tecnologia NFC. Scarica la nostra APP

e avvicina il cellulare in corrispondenza dell’icona

per trasferire le informazioni dall’inverter allo

smartphone.

Per risparmiare energia il display si spegne dopo un minuto dall’ultima operazione e

ffettuata. Per riaccendere il display è sufficiente premere

un pulsante qualsiasi sulla tastiera.

I led di segnalazione delle principali fasi di funzionamento dell’apparecchio rimangono accesi anche quando il display si spegne per consentire

all’utente di avere sempre sotto controllo lo stato dell’impianto.
