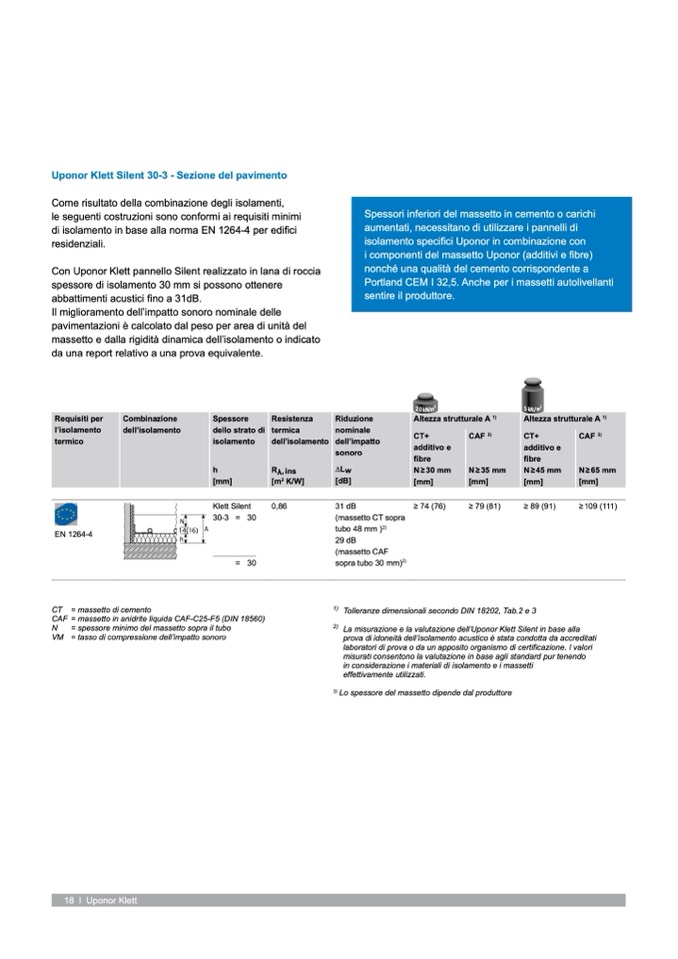

Uponor Klett Silent 30-3 - Sezione del pavimento
Come risultato della combinazione degli isolamenti,
le seguenti costruzioni sono conformi ai requisiti minimi
di isolamento in base alla norma EN 1264-4 per edifici
residenziali.
Con Uponor Klett pannello Silent realizzato in lana di roccia
spessore di isolamento 30 mm si possono ottenere
abbattimenti acustici fino a 31dB.
Il miglioramento dell’impatto sonoro nominale delle
pavimentazioni è calcolato dal peso per area di unità del
massetto e dalla rigidità dinamica dell’isolamento o indicato
da una report relativo a una prova equivalente.
Spessori inferiori del massetto in cemento o carichi
aumentati, necessitano di utilizzare i pannelli di
isolamento specifici Uponor in combinazione con
i componenti del massetto Uponor (additivi e fibre)
nonché una qualità del cemento corrispondente a
Portland CEM I 32,5. Anche per i massetti autolivellanti
sentire il produttore.
Requisiti per
l’isolamento
termico
Combinazione
dell’isolamento
Spessore
dello strato di
isolamento
h
[mm]
Resistenza
termica
dell’isolamento
Rλ, ins
[m
2
K/W]
Riduzione
nominale
dell’impatto
sonoro
∆Lw
[dB]
Altezza strutturale A
1)
Altezza strutturale A
1)
CT+
additivo e
fibre
N≥30 mm
[mm]
CAF
3)
N≥35 mm
[mm]
CT+
additivo e
fibre
N≥45 mm
[mm]
CAF
3)
N≥65 mm
[mm]
Klett Silent
30-3 = 30
A
0,86
31 dB
(massetto CT sopra
tubo 48 mm )
2)
29 dB
(massetto CAF
sopra tubo 30 mm)
2)
≥ 74 (76)
≥ 79 (81)
≥ 89 (91)
≥ 109 (111)
N
14(
EN 1264-4
16)
h
= 30
CT = massetto di cemento
CAF = massetto in anidrite liquida CAF-C25-F5 (DIN 18560)
1)
Tolleranze dimensionali secondo DIN 18202, Tab.2 e 3
N
VM
= spessore minimo del massetto sopra il tubo
= tasso di compressione dell’impatto sonoro
2)
La misurazione e la valutazione dell’Uponor Klett Silent in base alla
prova di idoneità dell’isolamento acustico è stata condotta da accreditati
laboratori di prova o da un apposito organismo di certificazione. I valori
misurati consentono la valutazione in base agli standard pur tenendo
in considerazione i materiali di isolamento e i massetti
effettivamente utilizzati.
3)
Lo spessore del massetto dipende dal produttore
18 l Uponor Klett
