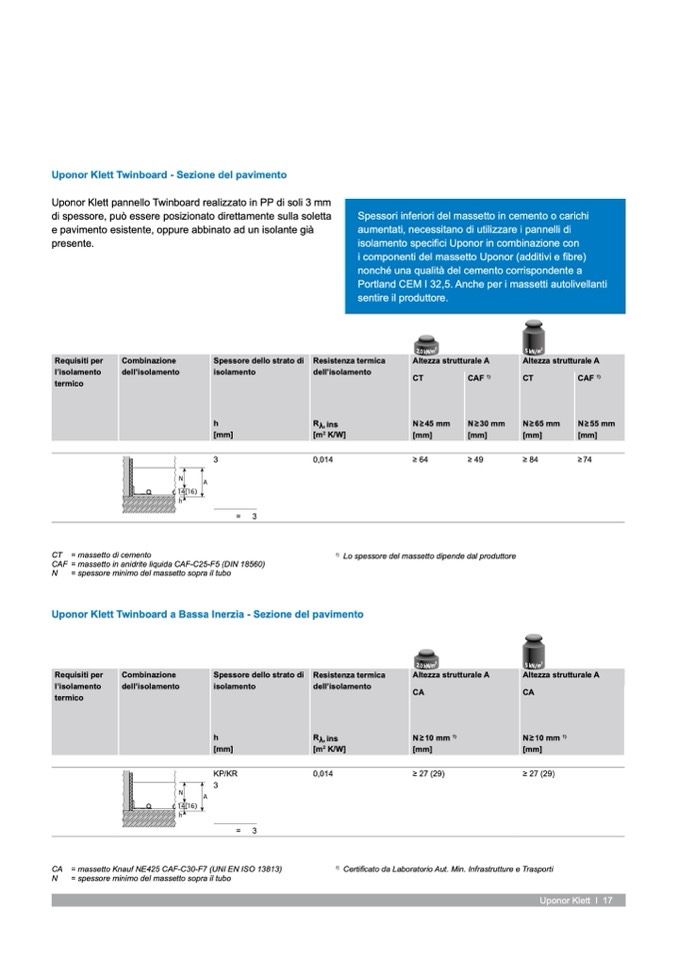

Uponor Klett Twinboard - Sezione del pavimento

Uponor Klett pannello Twinboard realizzato in PP di soli 3 mm

di spessore, può essere posizionato direttamente sulla soletta

e pavimento esistente, oppure abbinato ad un isolante già

presente.

Spessori inferiori del massetto in cemento o carichi

aumentati, necessitano di utilizzare i pannelli di

isolamento specifici Uponor in combinazione con

i componenti del massetto Uponor (additivi e fibre)

nonché una qualità del cemento corrispondente a

Portland CEM I 32,5. Anche per i massetti autolivellanti

sentire il produttore.

Requisiti per

l’isolamento

termico

Combinazione

dell’isolamento

Spessore dello strato di

isolamento

h

[mm]

Resistenza termica

dell’isolamento

Rλ, ins

[m

2

K/W]

Altezza strutturale A

Altezza strutturale A

CT

N≥45 mm

[mm]

CAF

1)

N≥30 mm

[mm]

CT

N≥65 mm

[mm]

CAF

1)

N≥55 mm

[mm]

N

14(

A

h

3

0,014

=

3

≥ 64

≥ 49

≥ 84

≥74

16)

CT = massetto di cemento

CAF = massetto in anidrite liquida CAF-C25-F5 (DIN 18560)

N = spessore minimo del massetto sopra il tubo

1)

Lo spessore del massetto dipende dal produttore

Uponor Klett Twinboard a Bassa Inerzia - Sezione del pavimento

Requisiti per

l’isolamento

termico

Combinazione

dell’isolamento

Spessore dello strato di

isolamento

h

[mm]

Resistenza termica

dell’isolamento

Rλ, ins

[m

2

K/W]

Altezza strutturale A Altezza strutturale A

CA

N≥10 mm

1)

[mm]

CA

N≥10 mm

1)

[mm]

3

A

h

KP/KR

0,014

≥ 27 (29)

≥ 27 (29)

N

14(

16)

=

3

CA = massetto Knauf NE425 CAF-C30-F7 (UNI EN ISO 13813)

N = spessore minimo del massetto sopra il tubo

1)

Certificato da Laboratorio Aut. Min. Infrastrutture e Trasporti
