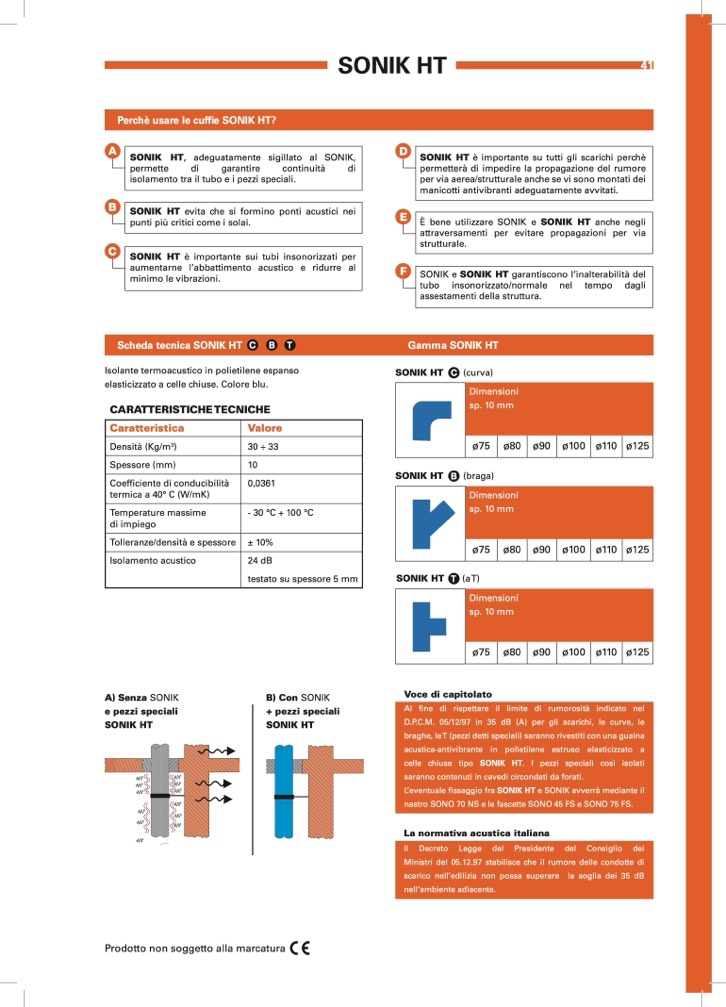

SONIK HT
41
Perchè usare le cuffie SONIK HT?
A
D
SONIK HT, adeguatamente sigillato al SONIK,
permette
di
garantire
continuità
di
isolamento tra il tubo e i pezzi speciali.
B
C
Isolante termoacustico in polietilene espanso
elasticizzato a celle chiuse. Colore blu.
CARATTERISTICHE TECNICHE
E
F
SONIK HT è importante sui tubi insonorizzati per
aumentarne l’abbattimento acustico e ridurre al
minimo le vibrazioni.
SONIK HT è importante su tutti gli scarichi perchè
permetterà di impedire la propagazione del rumore
per via aerea/strutturale anche se vi sono montati dei
manicotti antivibranti adeguatamente avvitati.
SONIK HT evita che si formino ponti acustici nei
punti più critici come i solai.
È bene utilizzare SONIK e SONIK HT anche negli
attraversamenti per evitare propagazioni per via
strutturale.
SONIK e SONIK HT garantiscono l’inalterabilità del
tubo insonorizzato/normale nel tempo dagli
assestamenti della struttura.
Scheda tecnica SONIK HT C B T
Gamma SONIK HT
Caratteristica
Valore
Densità (Kg/m
3
)
30 ÷ 33
Spessore (mm)
10
Coefficiente di conducibilità
termica a 40° C (W/mK)
0,0361
Temperature massime
di impiego
- 30 °C + 100 °C
Tolleranze/densità e spessore
± 10%
Isolamento acustico
24 dB
testato su spessore 5 mm
ø75
ø80
ø90
ø100
ø110
ø125
ø75
ø80
ø90
ø100
ø110
ø125
A) Senza SONIK
e pezzi speciali
SONIK HT
B) Con SONIK
+ pezzi speciali
SONIK HT
SONIK HT C (curva)
Dimensioni
sp. 10 mm
SONIK HT B (braga)
Dimensioni
sp. 10 mm
SONIK HT T (a T)
Dimensioni
sp. 10 mm
Voce di capitolato
La normativa acustica italiana
ø75
ø80
ø90
ø100
ø110
ø125
Al fine di rispettare il limite di rumorosità indicato nel
D.P.C.M. 05/12/97 in 35 dB (A) per gli scarichi, le curve, le
braghe, leT (pezzi detti speciali) saranno rivestiti con una guaina
acustica-antivibrante in polietilene estruso elasticizzato a
celle chiuse tipo SONIK HT. I pezzi speciali così isolati
saranno contenuti in cavedi circondati da forati.
L’eventuale fissaggio fra SONIK HT e SONIK avverrà mediante il
nastro SONO 70 NS e le fascette SONO 45 FS e SONO 75 FS.
Il Decreto Legge del Presidente del Consiglio dei
Ministri del 05.12.97 stabilisce che il rumore delle condotte di
scarico nell’edilizia non possa superare la soglia dei 35 dB
nell’ambiente adiacente.
Prodotto non soggetto alla marcatura
