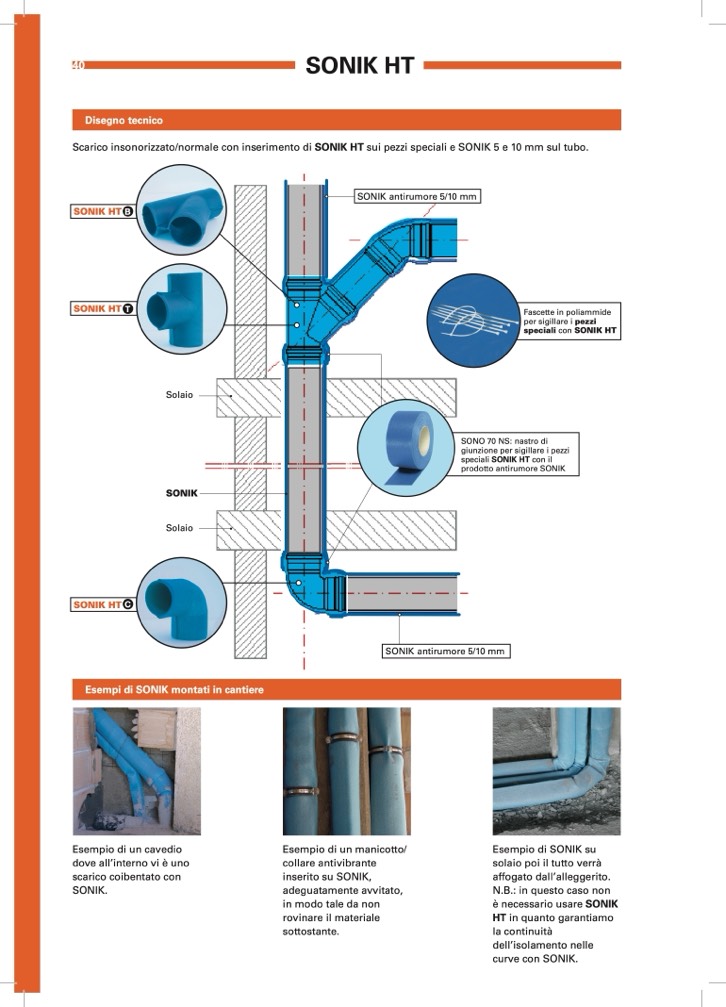

SONIK HT

Scarico insonorizzato/normale con inserimento di SONIK HT sui pezzi speciali e SONIK 5 e 10 mm sul tubo.

40

Disegno tecnico

SONIK antirumore 5/10 mm

SONIK HT B

SONIK HT

T

Solaio

SONIK

Solaio

Fascette in poliammide

per sigillare i pezzi

speciali con SONIK HT

SONO 70 NS: nastro di

giunzione per sigillare i pezzi

speciali SONIK HT con il

prodotto antirumore SONIK

SONIK HT C

SONIK antirumore 5/10 mm

Esempi di SONIK montati in cantiere

Esempio di un cavedio

dove all’interno vi è uno

scarico coibentato con

SONIK.

Esempio di un manicotto/

collare antivibrante

inserito su SONIK,

adeguatamente avvitato,

in modo tale da non

rovinare il materiale

sottostante.

Esempio di SONIK su

solaio poi il tutto verrà

affogato dall’alleggerito.

N.B.: in questo caso non

è necessario usare SONIK

HT in quanto garantiamo

la continuità

dell’isolamento nelle

curve con SONIK.
