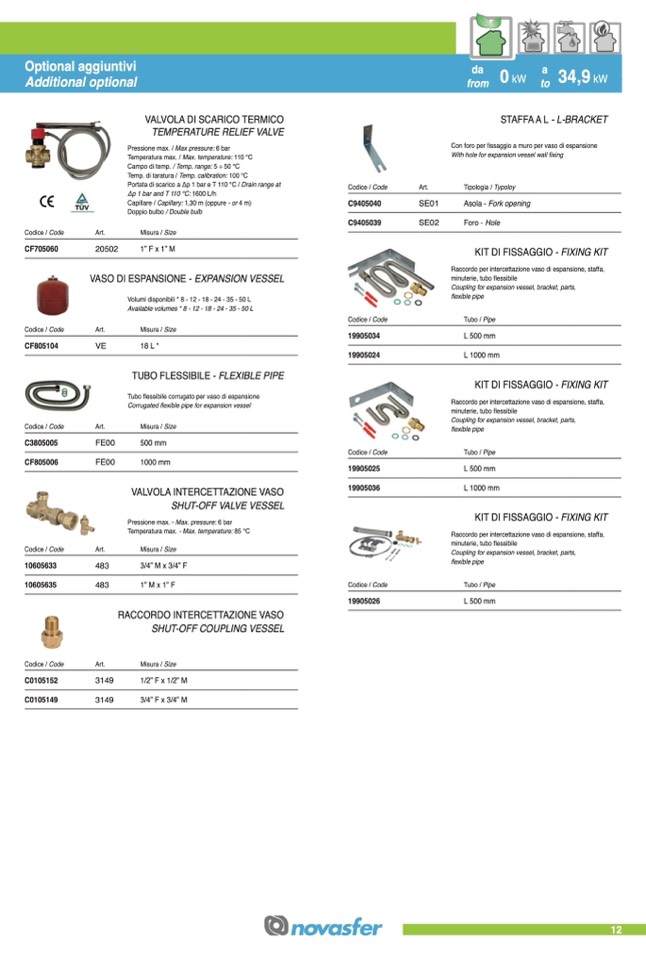

Novasfer - Gruppi Idraulici

12 Optional aggiuntivi

Additional optional

da

0

kW

a

34,9

kW

from

17

ktWo

47

kW

VALVOLA DI SCARICO TERMICO

TEMPERATURE RELIEF VALVE

Pressione max. / Max pressure: 6 bar

Temperatura max. / Max. temperature: 110 °C

Campo di temp. / Temp. range: 5 ÷ 50 °C

Temp. di taratura / Temp. calibration: 100 °C

Portata di scarico a Δp 1 bar e T 110 °C / Drain range at

Δp 1 bar and T 110 °C: 1600 L/h

Capillare / Capillary: 1,30 m (oppure - or 4 m)

Doppio bulbo / Double bulb

Art.

Misura / Size

20502

1” F x 1” M

VASO DI ESPANSIONE - EXPANSION VESSEL

Volumi disponibili * 8 - 12 - 18 - 24 - 35 - 50 L

Available volumes * 8 - 12 - 18 - 24 - 35 - 50 L

Art.

Misura / Size

18 L *

TUBO FLESSIBILE - FLEXIBLE PIPE

Tubo flessibile corrugato per vaso di espansione

Corrugated flexible pipe for expansion vessel

Art.

Misura / Size

FE00

500 mm

FE00

1000 mm

VALVOLA INTERCETTAZIONE VASO

SHUT-OFF VALVE VESSEL

Pressione max. - Max. pressure: 6 bar

Temperatura max. - Max. temperature: 85 °C

Art.

Misura / Size

483

3/4” M x 3/4” F

483

1” M x 1” F

RACCORDO INTERCETTAZIONE VASO

SHUT-OFF COUPLING VESSEL

Art.

Misura / Size

3149

1/2” F x 1/2” M

3149

3/4” F x 3/4” M

Codice / Code

Art.

STAFFA A L - L-BRACKET

Con foro per fissaggio a muro per vaso di espansione

With hole for expansion vessel wall fixing

Tipologia / Typoloy

Asola - Fork opening

Foro - Hole

KIT DI FISSAGGIO - FIXING KIT

Raccordo per intercettazione vaso di espansione, staffa,

minuterie, tubo flessibile

Coupling for expansion vessel, bracket, parts,

flexible pipe

Tubo / Pipe

L 500 mm

L 1000 mm

KIT DI FISSAGGIO - FIXING KIT

Raccordo per intercettazione vaso di espansione, staffa,

minuterie, tubo flessibile

Coupling for expansion vessel, bracket, parts,

flexible pipe

Tubo / Pipe

L 500 mm

L 1000 mm

KIT DI FISSAGGIO - FIXING KIT

Raccordo per intercettazione vaso di espansione, staffa,

minuterie, tubo flessibile

Coupling for expansion vessel, bracket, parts,

flexible pipe

Tubo / Pipe

L 500 mm

da

a

from

to

Codice / Code

CF705060

Codice / Code

CF805104

Codice / Code

C3805005

CF805006

Codice / Code

10605633

10605635

Codice / Code

C0105152

C0105149

C9405040

SE01

C9405039

Codice / Code

19905034

19905024

Codice / Code

19905025

19905036

Codice / Code

19905026

SE02
