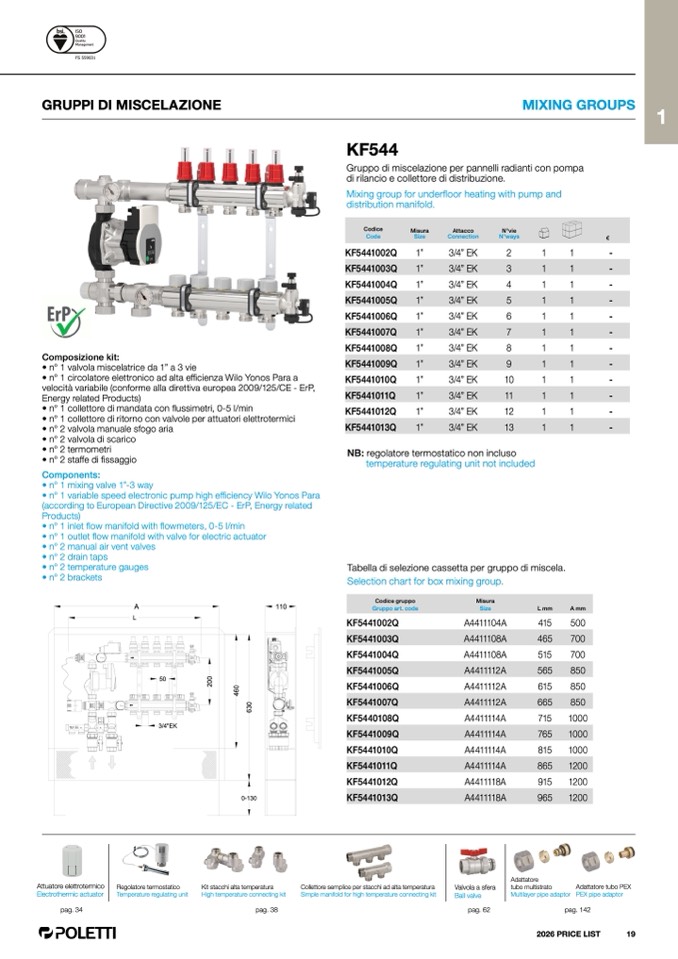

GRUPPI DI MISCELAZIONE
MIXING GROUPS
1
KF544
Gruppo di miscelazione per pannelli radianti con pompa
di rilancio e collettore di distribuzione.
Mixing group for under
floor heating with pump and
distribution manifold.
Codic
e
Cod
e
Misur
a
Siz
e
Attacco
Connectio
n
N°vie
N°ways
€
KF5441002Q
1”
3/4” EK
2
1
1
-
KF5441003Q
1”
3/4” EK
3
1
1
-
KF5441004Q
1”
3/4” EK
4
1
1
-
KF5441005Q
1”
3/4” EK
5
1
1
-
KF5441006Q
1”
3/4” EK
6
1
1
-
KF5441007Q
1”
3/4” EK
7
1
1
-
KF5441008Q
1”
3/4” EK
8
1
1
-
KF5441009Q
1”
3/4” EK
9
1
1
-
KF5441010Q
1”
3/4” EK
10
1
1
-
KF5441011Q
1”
3/4” EK
11
1
1
-
KF5441012Q
1”
3/4” EK
12
1
1
-
KF5441013Q
1”
3/4” EK
13
1
1
-
NB: regolatore termostatico non inclus
o
temperature regulating unit not included
Composizione kit:
• n° 1 valvola miscelatrice da 1” a 3 vie
• n° 1 circolatore elettronico ad alta e
fficienza Wilo Yonos Para a
velocità variabile (conforme alla direttiva europea 2009/125/CE - ErP
,
Energy related Products
)
• n° 1 collettore di mandata con flussimetri, 0-5 l/mi
n
• n° 1 collettore di ritorno con valvole per attuatori elettrotermici
• n° 2 valvola manuale sfogo aria
• n° 2 valvola di scarico
• n° 2 termometri
• n° 2 staffe di fissaggi
o
Components:
• n° 1 mixing valve 1”-3 way
• n° 1 variable speed electronic pump high efficiency Wilo Yonos Para
(according to European Directive 2009/125/EC - ErP, Energy related
Products)
• n° 1 inlet flow manifold with flowmeters, 0-5 l/mi
n
• n° 1 outlet flow manifold with valve for electric actuator
• n° 2 manual air vent valves
• n° 2 drain tap
s
• n° 2 temperature gauges
• n° 2 brackets
KF544
A
L
11
0
5
0
2
0
0
4
6
0
6
3
0
3/4"EK
0-130
Tabella di selezione cassetta per gruppo di miscela
.
Selection chart for box mixing group.
Codice gruppo
Gruppo art. code
Misur
a
Size
L mm
A mm
KF5441002Q
A4411104A
415
50
0
KF5441003Q
A4411108A
465 70
0
KF5441004Q
A4411108A
515
700
KF5441005Q
A4411112A
565 85
0
KF5441006Q
A4411112A
615
85
0
KF5441007Q
A4411112A
665 85
0
KF5440108Q
A4411114A
715 100
0
KF5441009Q
A4411114A
765 100
0
KF5441010Q
A4411114A
815 100
0
KF5441011Q
A4411114A
865 1200
KF5441012Q
A4411118A
915 120
0
KF5441013Q
A4411118A
965 120
0
Attuatore elettrotermico
Electrothermic actuato
r
pag. 3
4
Regolatore termostatic
o
Temperature regulating unit
Kit stacchi alta temperatur
a
High temperature connecting ki
t
Collettore semplice per stacchi ad alta temperatura
Simple manifold for high temperature connecting ki
t
Valvola a sfer
a
Ball valv
e
Adattatore
tubo multistrato
Multilayer pipe adaptor
Adattatore tubo PEX
PEX pipe adapto
r
pag. 38
pag. 14
2
pag. 6
2
