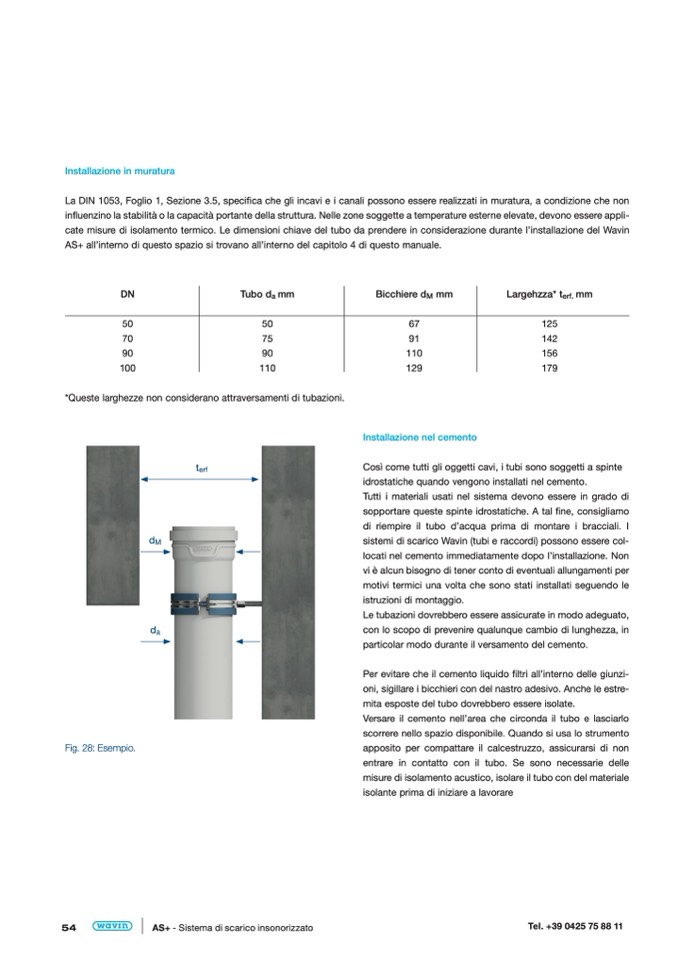

Installazione in muratura

La DIN 1053, Foglio 1, Sezione 3.5, specifica che gli incavi e i canali possono essere realizzati in muratura, a condizione che non

influenzino la stabilità o la capacità portante della struttura. Nelle zone soggette a temperature esterne elevate, devono essere appli-

cate misure di isolamento termico. Le dimensioni chiave del tubo da prendere in considerazione durante l’installazione del Wavin

AS+ all’interno di questo spazio si trovano all’interno del capitolo 4 di questo manuale.

DN

Tubo da mm

Bicchiere dM mm

Largehzza* terf. mm

50

50

67

125

70

75

91

142

90

90

100

110

*Queste larghezze non considerano attraversamenti di tubazioni.

110

156

129

179

Installazione nel cemento

Così come tutti gli oggetti cavi, i tubi sono soggetti a spinte

idrostatiche quando vengono installati nel cemento.

Tutti i materiali usati nel sistema devono essere in grado di

sopportare queste spinte idrostatiche. A tal fine, consigliamo

di riempire il tubo d’acqua prima di montare i bracciali. I

sistemi di scarico Wavin (tubi e raccordi) possono essere col-

locati nel cemento immediatamente dopo l’installazione. Non

vi è alcun bisogno di tener conto di eventuali allungamenti per

motivi termici una volta che sono stati installati seguendo le

istruzioni di montaggio.

Le tubazioni dovrebbero essere assicurate in modo adeguato,

con lo scopo di prevenire qualunque cambio di lunghezza, in

particolar modo durante il versamento del cemento.

Per evitare che il cemento liquido filtri all’interno delle giunzi-

oni, sigillare i bicchieri con del nastro adesivo. Anche le estre-

mita esposte del tubo dovrebbero essere isolate.

Versare il cemento nell’area che circonda il tubo e lasciarlo

scorrere nello spazio disponibile. Quando si usa lo strumento

apposito per compattare il calcestruzzo, assicurarsi di non

entrare in contatto con il tubo. Se sono necessarie delle

misure di isolamento acustico, isolare il tubo con del materiale

isolante prima di iniziare a lavorare

dM

da

terf

Fig. 28: Esempio.
