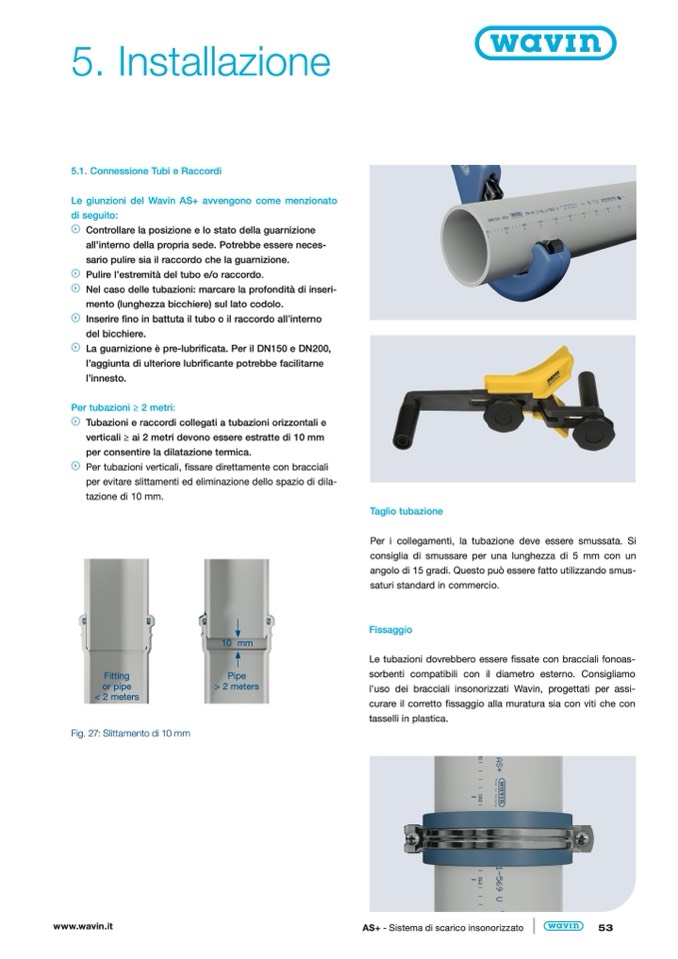

5. Installazione

5.1. Connessione Tubi e Raccordi

Le giunzioni del Wavin AS+ avvengono come menzionato

di seguito:

Controllare la posizione e lo stato della guarnizione

all’interno della propria sede. Potrebbe essere neces-

sario pulire sia il raccordo che la guarnizione.

Pulire l’estremità del tubo e/o raccordo.

Nel caso delle tubazioni: marcare la profondità di inseri-

mento (lunghezza bicchiere) sul lato codolo.

Inserire fino in battuta il tubo o il raccordo all’interno

del bicchiere.

La guarnizione è pre-lubrificata. Per il DN150 e DN200,

l’aggiunta di ulteriore lubrificante potrebbe facilitarne

l’innesto.

Per tubazioni ≥ 2 metri:

Tubazioni e raccordi collegati a tubazioni orizzontali e

verticali ≥ ai 2 metri devono essere estratte di 10 mm

per consentire la dilatazione termica.

Per tubazioni verticali, fissare direttamente con bracciali

per evitare slittamenti ed eliminazione dello spazio di dila-

tazione di 10 mm.

Fitting

or pipe

< 2 meters

Fig. 27: Slittamento di 10 mm

10 mm

Pipe

> 2 meters

Taglio tubazione

Per i collegamenti, la tubazione deve essere smussata. Si

consiglia di smussare per una lunghezza di 5 mm con un

angolo di 15 gradi. Questo può essere fatto utilizzando smus-

saturi standard in commercio.

Fissaggio

Le tubazioni dovrebbero essere fissate con bracciali fonoas-

sorbenti compatibili con il diametro esterno. Consigliamo

l’uso dei bracciali insonorizzati Wavin, progettati per assi-

curare il corretto fissaggio alla muratura sia con viti che con

tasselli in plastica.
