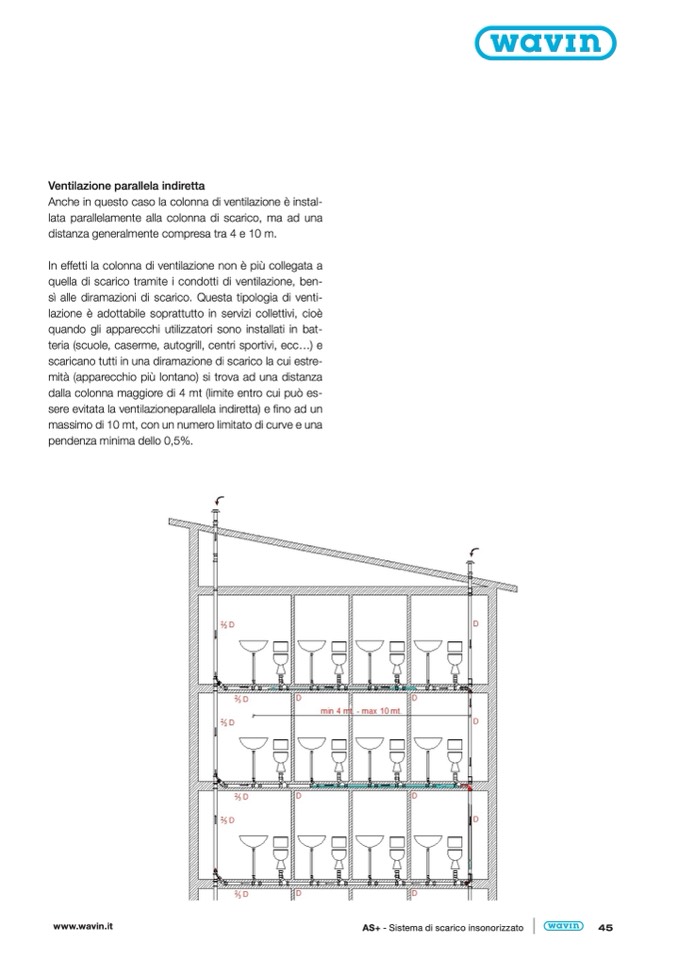

Ventilazione parallela indiretta

Anche in questo caso la colonna di ventilazione è instal-

lata parallelamente alla colonna di scarico, ma ad una

distanza generalmente compresa tra 4 e 10 m.

In effetti la colonna di ventilazione non è più collegata a

quella di scarico tramite i condotti di ventilazione, ben-

sì alle diramazioni di scarico. Questa tipologia di venti-

lazione è adottabile soprattutto in servizi collettivi, cioè

quando gli apparecchi utilizzatori sono installati in bat-

teria (scuole, caserme, autogrill, centri sportivi, ecc...) e

scaricano tutti in una diramazione di scarico la cui estre-

mità (apparecchio più lontano) si trova ad una distanza

dalla colonna maggiore di 4 mt (limite entro cui può es-

sere evitata la ventilazioneparallela indiretta) e fino ad un

massimo di 10 mt, con un numero limitato di curve e una

pendenza minima dello 0,5%.
