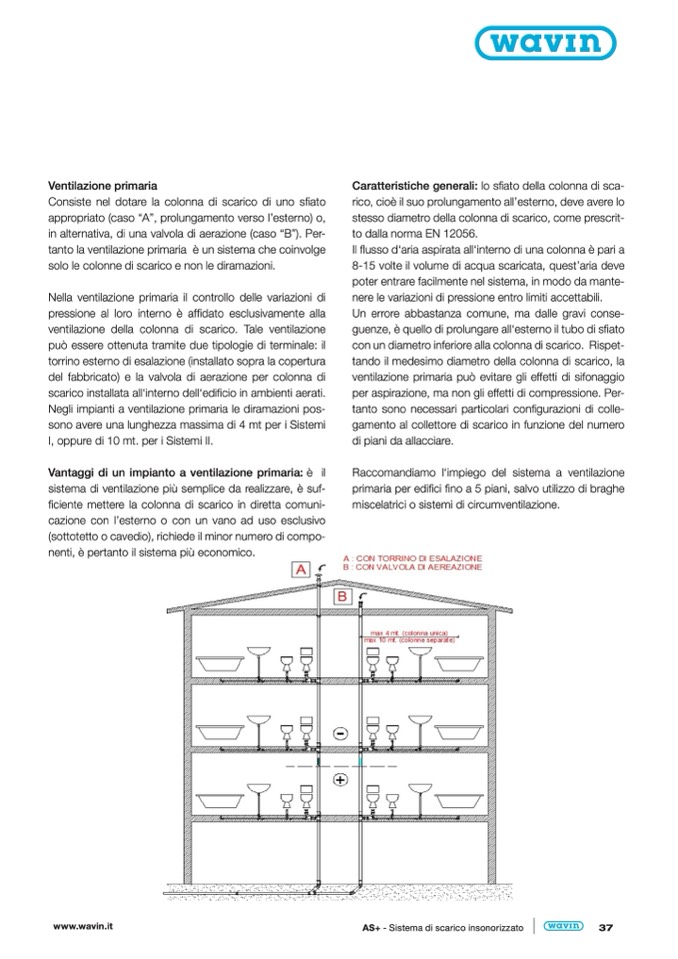

Ventilazione primaria

Consiste nel dotare la colonna di scarico di uno sfiato

appropriato (caso “A”, prolungamento verso l’esterno) o,

in alternativa, di una valvola di aerazione (caso “B”). Per-

tanto la ventilazione primaria è un sistema che coinvolge

solo le colonne di scarico e non le diramazioni.

Nella ventilazione primaria il controllo delle variazioni di

pressione al loro interno è affidato esclusivamente alla

ventilazione della colonna di scarico. Tale ventilazione

può essere ottenuta tramite due tipologie di terminale: il

torrino esterno di esalazione (installato sopra la copertura

del fabbricato) e la valvola di aerazione per colonna di

scarico installata all‘interno dell‘edificio in ambienti aerati.

Negli impianti a ventilazione primaria le diramazioni pos-

sono avere una lunghezza massima di 4 mt per i Sistemi

I, oppure di 10 mt. per i Sistemi II.

Vantaggi di un impianto a ventilazione primaria: è il

sistema di ventilazione più semplice da realizzare, è suf-

ficiente mettere la colonna di scarico in diretta comuni-

cazione con l’esterno o con un vano ad uso esclusivo

(sottotetto o cavedio), richiede il minor numero di compo-

nenti, è pertanto il sistema più economico.

Caratteristiche generali: lo sfiato della colonna di sca-

rico, cioè il suo prolungamento all’esterno, deve avere lo

stesso diametro della colonna di scarico, come prescrit-

to dalla norma EN 12056.

Il flusso d‘aria aspirata all‘interno di una colonna è pari a

8-15 volte il volume di acqua scaricata, quest’aria deve

poter entrare facilmente nel sistema, in modo da mante-

nere le variazioni di pressione entro limiti accettabili.

Un errore abbastanza comune, ma dalle gravi conse-

guenze, è quello di prolungare all‘esterno il tubo di sfiato

con un diametro inferiore alla colonna di scarico. Rispet-

tando il medesimo diametro della colonna di scarico, la

ventilazione primaria può evitare gli effetti di sifonaggio

per aspirazione, ma non gli effetti di compressione. Per-

tanto sono necessari particolari configurazioni di colle-

gamento al collettore di scarico in funzione del numero

di piani da allacciare.

Raccomandiamo l‘impiego del sistema a ventilazione

primaria per edifici fino a 5 piani, salvo utilizzo di braghe

miscelatrici o sistemi di circumventilazione.
