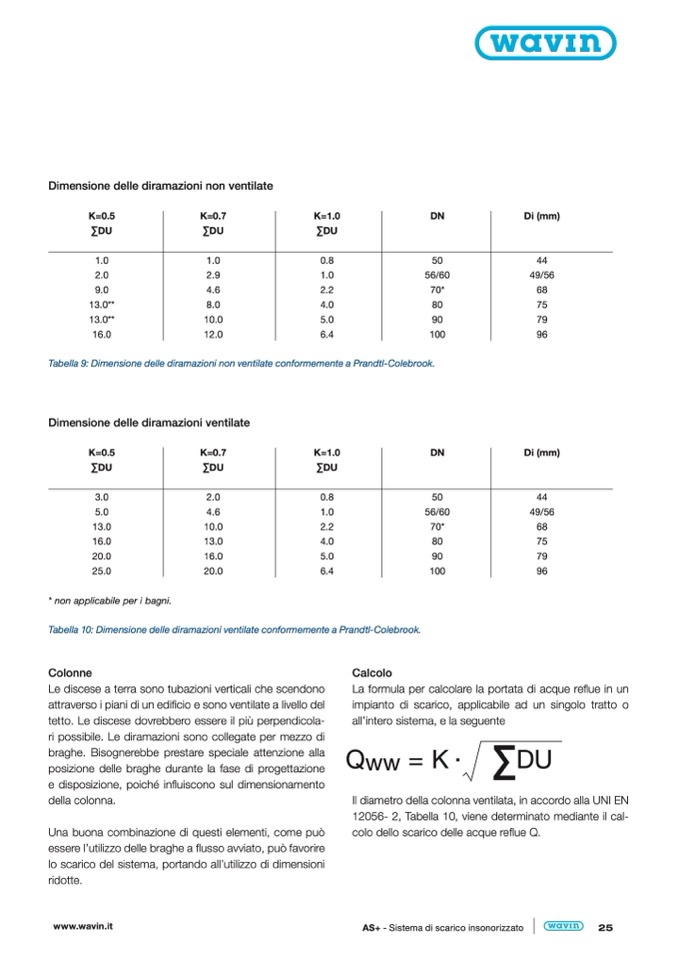

Dimensione delle diramazioni non ventilate
K=0.5
∑DU
1.0
2.0
9.0
13.0**
K=0.7
K=1.0
DN
∑DU
∑DU
1.0
0.8
50
2.9
1.0
56/60
4.6
2.2
70*
8.0
4.0
80
Di (mm)
44
49/56
68
75
79
96
Di (mm)
44
49/56
68
75
79
96
13.0**
10.0
5.0
90
16.0
12.0
6.4
100
Tabella 9: Dimensione delle diramazioni non ventilate conformemente a Prandtl-Colebrook.
Dimensione delle diramazioni ventilate
K=0.5
K=0.7
∑DU
∑DU
∑DU
K=1.0
DN
3.0
2.0
5.0
4.6
13.0
10.0
16.0
13.0
20.0
16.0
25.0
20.0
* non applicabile per i bagni.
0.8
50
1.0
56/60
2.2
70*
4.0
80
5.0
90
6.4
100
Tabella 10: Dimensione delle diramazioni ventilate conformemente a Prandtl-Colebrook.
Colonne
Le discese a terra sono tubazioni verticali che scendono
attraverso i piani di un edificio e sono ventilate a livello del
tetto. Le discese dovrebbero essere il più perpendicola-
ri possibile. Le diramazioni sono collegate per mezzo di
braghe. Bisognerebbe prestare speciale attenzione alla
posizione delle braghe durante la fase di progettazione
e disposizione, poiché influiscono sul dimensionamento
della colonna.
Una buona combinazione di questi elementi, come può
essere l’utilizzo delle braghe a flusso avviato, può favorire
lo scarico del sistema, portando all’utilizzo di dimensioni
ridotte.
Calcolo
La formula per calcolare la portata di acque reflue in un
impianto di scarico, applicabile ad un singolo tratto o
all’intero sistema, e la seguente
.
∑
Qww = K
DU
Il diametro della colonna ventilata, in accordo alla UNI EN
12056- 2, Tabella 10, viene determinato mediante il cal-
colo dello scarico delle acque reflue Q.
