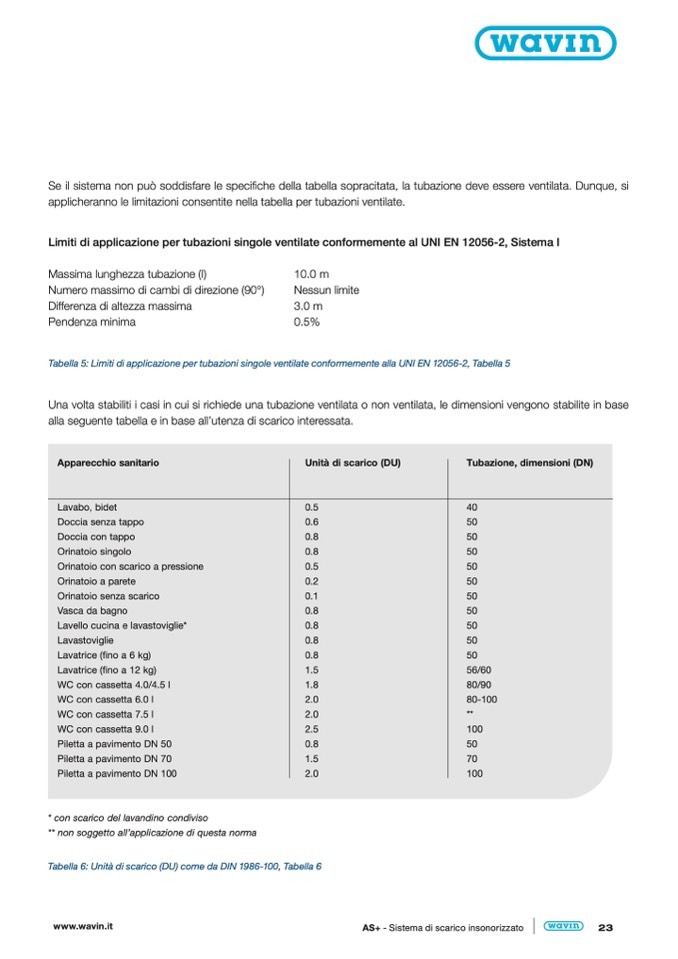

Se il sistema non può soddisfare le specifiche della tabella sopracitata, la tubazione deve essere ventilata. Dunque, si
applicheranno le limitazioni consentite nella tabella per tubazioni ventilate.
Limiti di applicazione per tubazioni singole ventilate conformemente al UNI EN 12056-2, Sistema I
Massima lunghezza tubazione (I)
Numero massimo di cambi di direzione (90°)
Differenza di altezza massima
Pendenza minima
10.0 m
Nessun limite
3.0 m
0.5%
Tabella 5: Limiti di applicazione per tubazioni singole ventilate conformemente alla UNI EN 12056-2, Tabella 5
Una volta stabiliti i casi in cui si richiede una tubazione ventilata o non ventilata, le dimensioni vengono stabilite in base
alla seguente tabella e in base all’utenza di scarico interessata.
Apparecchio sanitario
Lavabo, bidet
Doccia senza tappo
Doccia con tappo
Orinatoio singolo
Orinatoio con scarico a pressione
Orinatoio a parete
Orinatoio senza scarico
Vasca da bagno
Lavello cucina e lavastoviglie*
Lavastoviglie
Lavatrice (fino a 6 kg)
Lavatrice (fino a 12 kg)
WC con cassetta 4.0/4.5 l
WC con cassetta 6.0 l
WC con cassetta 7.5 l
WC con cassetta 9.0 l
Piletta a pavimento DN 50
Piletta a pavimento DN 70
Piletta a pavimento DN 100
* con scarico del lavandino condiviso
** non soggetto all’applicazione di questa norma
Unità di scarico (DU)
0.5
0.6
0.8
0.8
0.5
0.2
0.1
0.8
0.8
0.8
0.8
1.5
1.8
2.0
2.0
2.5
0.8
1.5
2.0
Tubazione, dimensioni (DN)
40
50
50
50
50
50
50
50
50
50
50
56/60
80/90
80-100
**
100
50
70
100
Tabella 6: Unità di scarico (DU) come da DIN 1986-100, Tabella 6
