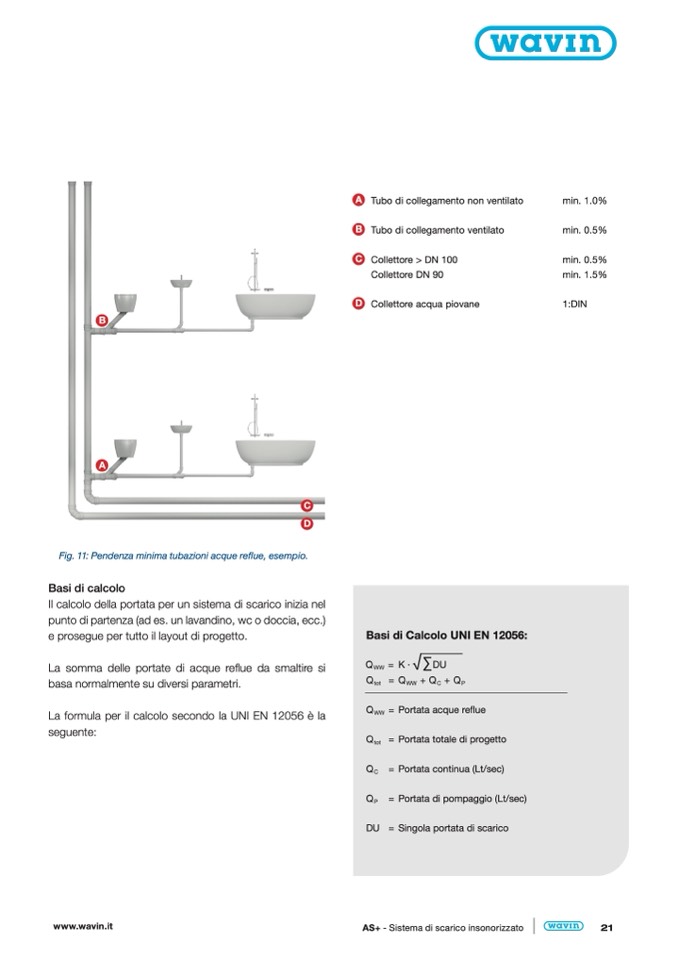

Fig. 11: Pendenza minima tubazioni acque reflue, esempio.
Basi di calcolo
Il calcolo della portata per un sistema di scarico inizia nel
punto di partenza (ad es. un lavandino, wc o doccia, ecc.)
e prosegue per tutto il layout di progetto.
La somma delle portate di acque reflue da smaltire si
basa normalmente su diversi parametri.
La formula per il calcolo secondo la UNI EN 12056 è la
seguente:
Basi di Calcolo UNI EN 12056:
C
D
A Tubo di collegamento non ventilato
B Tubo di collegamento ventilato
C Collettore > DN 100
Collettore DN 90
D Collettore acqua piovane
min. 1.0%
min. 0.5%
min. 0.5%
min. 1.5%
1:DIN
Q ̇
WW
Q ̇
tot
Q ̇
WW
Q ̇
tot
Q ̇
C
Q ̇
P
DU
= K ·
∑DU
=Q ̇
WW
+Q ̇
C
+Q ̇
P
= Portata acque reflue
= Portata totale di progetto
= Portata continua (Lt/sec)
= Portata di pompaggio (Lt/sec)
= Singola portata di scarico
