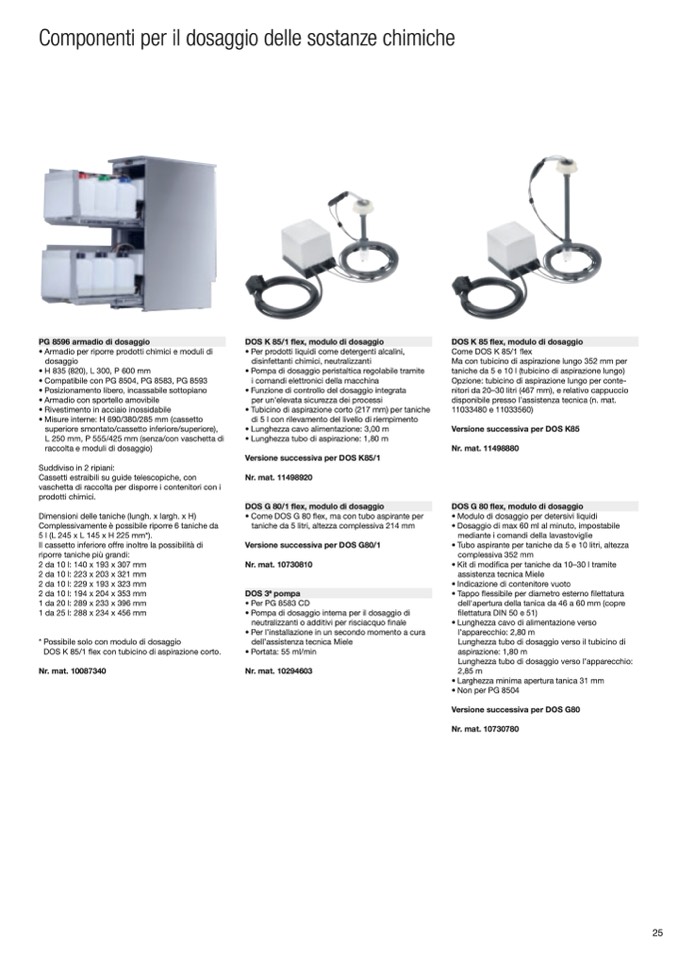

Componenti per il dosaggio delle sostanze chimiche

PG 8596 armadio di dosaggio

• Armadio per riporre prodotti chimici e moduli di

dosaggio

• H 835 (820), L 300, P 600 mm

• Compatibile con PG 8504, PG 8583, PG 8593

• Posizionamento libero, incassabile sottopiano

• Armadio con sportello amovibile

• Rivestimento in acciaio inossidabile

• Misure interne: H 690/380/285 mm (cassetto

superiore smontato/cassetto inferiore/superiore),

L 250 mm, P 555/425 mm (senza/con vaschetta di

raccolta e moduli di dosaggio)

Suddiviso in 2 ripiani:

Cassetti estraibili su guide telescopiche, con

vaschetta di raccolta per disporre i contenitori con i

prodotti chimici.

Dimensioni delle taniche (lungh. x largh. x H)

Complessivamente è possibile riporre 6 taniche da

5 l (L 245 x L 145 x H 225 mm*).

Il cassetto inferiore offre inoltre la possibilità di

riporre taniche più grandi:

2 da 10 l: 140 x 193 x 307 mm

2 da 10 l: 223 x 203 x 321 mm

2 da 10 l: 229 x 193 x 323 mm

2 da 10 l: 194 x 204 x 353 mm

1 da 20 l: 289 x 233 x 396 mm

1 da 25 l: 288 x 234 x 456 mm

* Possibile solo con modulo di dosaggio

DOS K 85/1 flex con tubicino di aspirazione corto.

Nr. mat. 10087340

DOS K 85/1 flex, modulo di dosaggio

• Per prodotti liquidi come detergenti alcalini,

disinfettanti chimici, neutralizzanti

• Pompa di dosaggio peristaltica regolabile tramite

i comandi elettronici della macchina

• Funzione di controllo del dosaggio integrata

per un'elevata sicurezza dei processi

• Tubicino di aspirazione corto (217 mm) per taniche

di 5 l con rilevamento del livello di riempimento

• Lunghezza cavo alimentazione: 3,00 m

• Lunghezza tubo di aspirazione: 1,80 m

Versione successiva per DOS K85/1

Nr. mat. 11498920

DOS G 80/1 flex, modulo di dosaggio

• Come DOS G 80 flex, ma con tubo aspirante per

taniche da 5 litri, altezza complessiva 214 mm

Versione successiva per DOS G80/1

Nr. mat. 10730810

DOS 3a pompa

• Per PG 8583 CD

• Pompa di dosaggio interna per il dosaggio di

neutralizzanti o additivi per risciacquo finale

• Per l’installazione in un secondo momento a cura

dell’assistenza tecnica Miele

• Portata: 55 ml/min

Nr. mat. 10294603

DOS K 85 flex, modulo di dosaggio

Come DOS K 85/1 flex

Ma con tubicino di aspirazione lungo 352 mm per

taniche da 5 e 10 l (tubicino di aspirazione lungo)

Opzione: tubicino di aspirazione lungo per conte-

nitori da 20–30 litri (467 mm), e relativo cappuccio

disponibile presso l’assistenza tecnica (n. mat.

11033480 e 11033560)

Versione successiva per DOS K85

Nr. mat. 11498880

DOS G 80 flex, modulo di dosaggio

• Modulo di dosaggio per detersivi liquidi

• Dosaggio di max 60 ml al minuto, impostabile

mediante i comandi della lavastoviglie

• Tubo aspirante per taniche da 5 e 10 litri, altezza

complessiva 352 mm

• Kit di modifica per taniche da 10–30 l tramite

assistenza tecnica Miele

• Indicazione di contenitore vuoto

• Tappo flessibile per diametro esterno filettatura

dell'apertura della tanica da 46 a 60 mm (copre

filettatura DIN 50 e 51)

• Lunghezza cavo di alimentazione verso

l’apparecchio: 2,80 m

Lunghezza tubo di dosaggio verso il tubicino di

aspirazione: 1,80 m

Lunghezza tubo di dosaggio verso l’apparecchio:

2,85 m

• Larghezza minima apertura tanica 31 mm

• Non per PG 8504

Versione successiva per DOS G80

Nr. mat. 10730780

25
