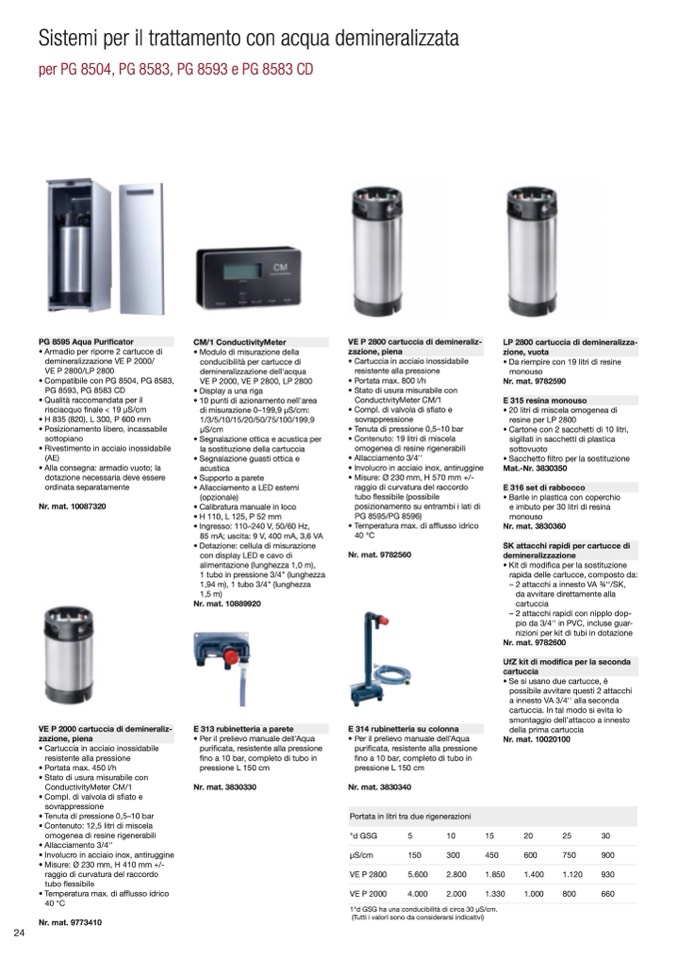

Sistemi per il trattamento con acqua demineralizzata

per PG 8504, PG 8583, PG 8593 e PG 8583 CD

PG 8595 Aqua Purificator

• Armadio per riporre 2 cartucce di

demineralizzazione VE P 2000/

VE P 2800/LP 2800

• Compatibile con PG 8504, PG 8583,

PG 8593, PG 8583 CD

• Qualità raccomandata per il

risciacquo finale < 19 μS/cm

• H 835 (820), L 300, P 600 mm

• Posizionamento libero, incassabile

sottopiano

• Rivestimento in acciaio inossidabile

(AE)

• Alla consegna: armadio vuoto; la

dotazione necessaria deve essere

ordinata separatamente

Nr. mat. 10087320

VE P 2800 cartuccia di demineraliz-

zazione, piena

LP 2800 cartuccia di demineralizza-

zione, vuota

• Cartuccia in acciaio inossidabile

resistente alla pressione

• Portata max. 450 l/h

• Stato di usura misurabile con

ConductivityMeter CM/1

• Compl. di valvola di sfiato e

sovrappressione

• Tenuta di pressione 0,5–10 bar

• Contenuto: 12,5 litri di miscela

omogenea di resine rigenerabili

• Allacciamento 3/4''

• Involucro in acciaio inox, antiruggine

• Misure: Ø 230 mm, H 410 mm +/-

raggio di curvatura del raccordo

tubo flessibile

• Temperatura max. di afflusso idrico

40 °C

Nr. mat. 9773410

CM/1 ConductivityMeter

• Modulo di misurazione della

conducibilit

à per cartucce di

demineralizzazione dell'acqua

VE P 2000, VE P 2800, LP 2800

• Display a una riga

• 10 punti di azionamento nell'area

di misurazione 0–199,9 μS/cm:

1/3/5/10/15/20/50/75/100/199,9

μS/cm

• Segnalazione ottica e acustica per

la sostituzione della cartuccia

• Segnalazione guasti ottica e

acustica

• Supporto a parete

• Allacciamento a LED esterni

(opzionale)

• Calibratura manuale in loco

• H 110, L 125, P 52 mm

• Ingresso: 110–240 V, 50/60 Hz,

85 mA; uscita: 9 V, 400 mA, 3,6 VA

• Dotazione: cellula di misurazione

con display LED e cavo di

alimentazione (lunghezza 1,0 m),

1 tubo in pressione 3/4" (lunghezza

1,94 m), 1 tubo 3/4" (lunghezza

1,5 m)

Nr. mat. 10889920

E 313 rubinetteria a parete

• Per il prelievo manuale dell’Aqua

purificata, resistente alla pressione

fino a 10 bar, completo di tubo in

pressione L 150 cm

Nr. mat. 3830330

• Cartuccia in acciaio inossidabile

resistente alla pressione

• Portata max. 800 l/h

• Stato di usura misurabile con

ConductivityMeter CM/1

• Compl. di valvola di sfiato e

sovrappressione

• Tenuta di pressione 0,5–10 bar

• Contenuto: 19 litri di miscela

omogenea di resine rigenerabili

• Allacciamento 3/4''

• Involucro in acciaio inox, antiruggine

• Misure: Ø 230 mm, H 570 mm +/-

raggio di curvatura del raccordo

tubo flessibile (possibile

posizionamento su entrambi i lati di

PG 8595/PG 8596)

• Temperatura max. di afflusso idrico

40 °C

Nr. mat. 9782560

E 314 rubinetteria su colonna

• Per il prelievo manuale dell’Aqua

purificata, resistente alla pressione

fino a 10 bar, completo di tubo in

pressione L 150 cm

Nr. mat. 3830340

°d GSG

μS/cm

VE P 2800

VE P 2000

1°d GSG ha una conducibilità di circa 30 μS/cm.

(Tutti i valori sono da considerarsi indicativi)

• Da riempire con 19 litri di resine

monouso

Nr. mat. 9782590

E 315 resina monouso

• 20 litri di miscela omogenea di

resine per LP 2800

• Cartone con 2 sacchetti di 10 litri,

sigillati in sacchetti di plastica

sottovuoto

• Sacchetto filtro per la sostituzione

Mat.-Nr. 3830350

E 316 set di rabbocco

• Barile in plastica con coperchio

e imbuto per 30 litri di resina

monouso

Nr. mat. 3830360

• Kit di modifica per la sostituzione

rapida delle cartucce, composto da:

– 2 attacchi a innesto VA 3⁄4‘‘/SK,

da avvitare direttamente alla

cartuccia

– 2 attacchi rapidi con nipplo dop-

pio da 3/4'' in PVC, incluse guar-

nizioni per kit di tubi in dotazione

Nr. mat. 9782600

• Se si usano due cartucce, è

possibile avvitare questi 2 attacchi

a innesto VA 3/4'' alla seconda

cartuccia. In tal modo si evita lo

smontaggio dell'attacco a innesto

della prima cartuccia

Nr. mat. 10020100

150

300

450

600

750

900

5.600

2.800

1.850

1.400

1.120

930

4.000

2.000

1.330

1.000

800

660

24

SK attacchi rapidi per cartucce di

demineralizzazione

UfZ kit di modifica per la seconda

cartuccia

VE P 2000 cartuccia di demineraliz-

zazione, piena

Portata in litri tra due rigenerazioni

5

10

15

20

25

30
