CONTABILIZZATORI

53

5

9

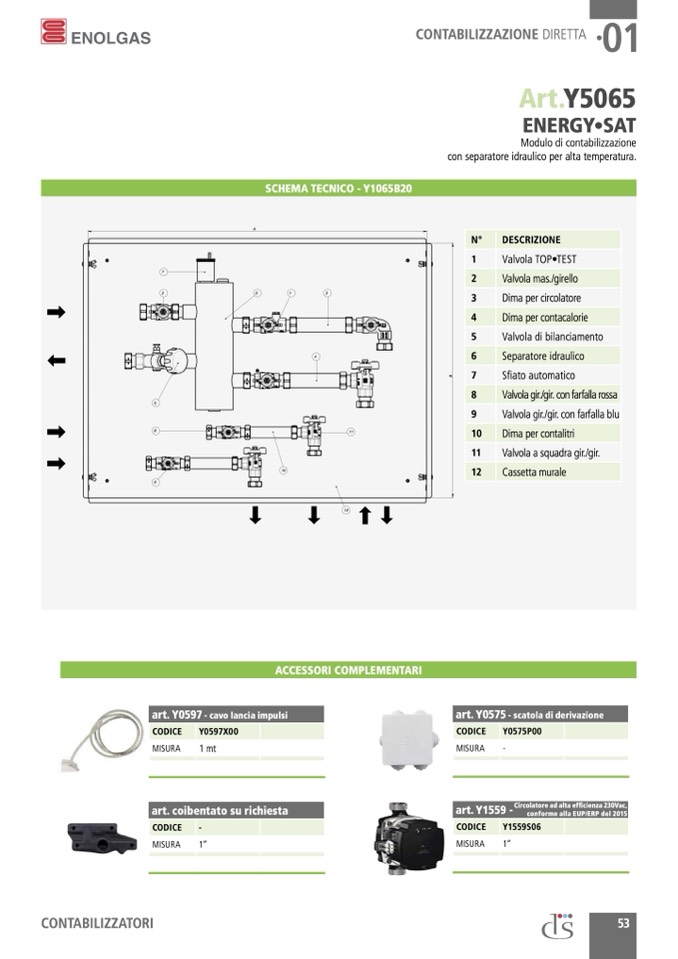

SCHEMA TECNICO - Y1065B20

A

7

2

6

1

3

4

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5065

ENERGY∙SAT

Modulo di contabilizzazione

con separatore idraulico per alta temperatura.

N°

DESCRIZIONE

1

Valvola TOP•TEST

2

Valvola mas./girello

3

Dima per circolatore

4

Dima per contacalorie

5

Valvola di bilanciamento

6

Separatore idraulico

7

Sfiato automatico

8

Valvola gir./gir. con farfalla rossa

9

Valvola gir./gir. con farfalla blu

10

Dima per contalitri

11

Valvola a squadra gir./gir.

12

Cassetta murale

B

8

11

art. Y0597 - cavo lancia impulsi

CODICE

Y0597X00

MISURA

1 mt

art. coibentato su richiesta

art. Y0575 - scatola di derivazione

CODICE

Y0575P00

MISURA

-

art. Y1559 -

Circolatore ad alta efficienza 230Vac,

conforme alla EUP/ERP del 2015

CODICE

MISURA

-

1”

CODICE

MISURA

Y1559S06

1”

10

12

ACCESSORI COMPLEMENTARI
