01

CONTABILIZZAZIONE DIRETTA

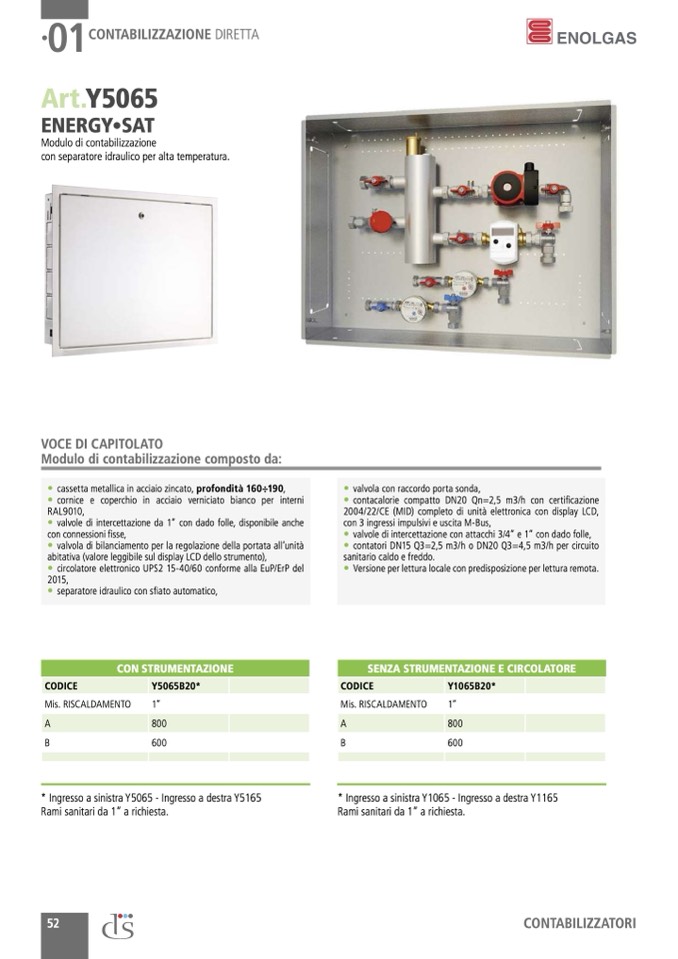

Art.Y5065

ENERGY∙SAT

Modulo di contabilizzazione

con separatore idraulico per alta temperatura.

VOCE DI CAPITOLATO

Modulo di contabilizzazione composto da:

• cassetta metallica in acciaio zincato, profondità 160÷190,

• cornice e coperchio in acciaio verniciato bianco per interni

RAL9010,

• valvole di intercettazione da 1” con dado folle, disponibile anche

con connessioni fisse,

• valvola di bilanciamento per la regolazione della portata all’unità

abitativa (valore leggibile sul display LCD dello strumento),

• circolatore elettronico UPS2 15-40/60 conforme alla EuP/ErP del

2015,

• separatore idraulico con sfiato automatico,

• valvola con raccordo porta sonda,

• contacalorie compatto DN20 Qn=2,5 m3/h con certificazione

2004/22/CE (MID) completo di unità elettronica con display LCD,

con 3 ingressi impulsivi e uscita M-Bus,

• valvole di intercettazione con attacchi 3/4” e 1” con dado folle,

• contatori DN15 Q3=2,5 m3/h o DN20 Q3=4,5 m3/h per circuito

sanitario caldo e freddo.

• Versione per lettura locale con predisposizione per lettura remota.

CON STRUMENTAZIONE

CODICE

Y5065B20*

Mis. RISCALDAMENTO

1”

A

800

B

600

SENZA STRUMENTAZIONE E CIRCOLATORE

CODICE

Y1065B20*

Mis. RISCALDAMENTO

1”

A

800

B

600

* Ingresso a sinistra Y5065 - Ingresso a destra Y5165

Rami sanitari da 1” a richiesta.

* Ingresso a sinistra Y1065 - Ingresso a destra Y1165

Rami sanitari da 1” a richiesta.

CONTABILIZZATORI

52
