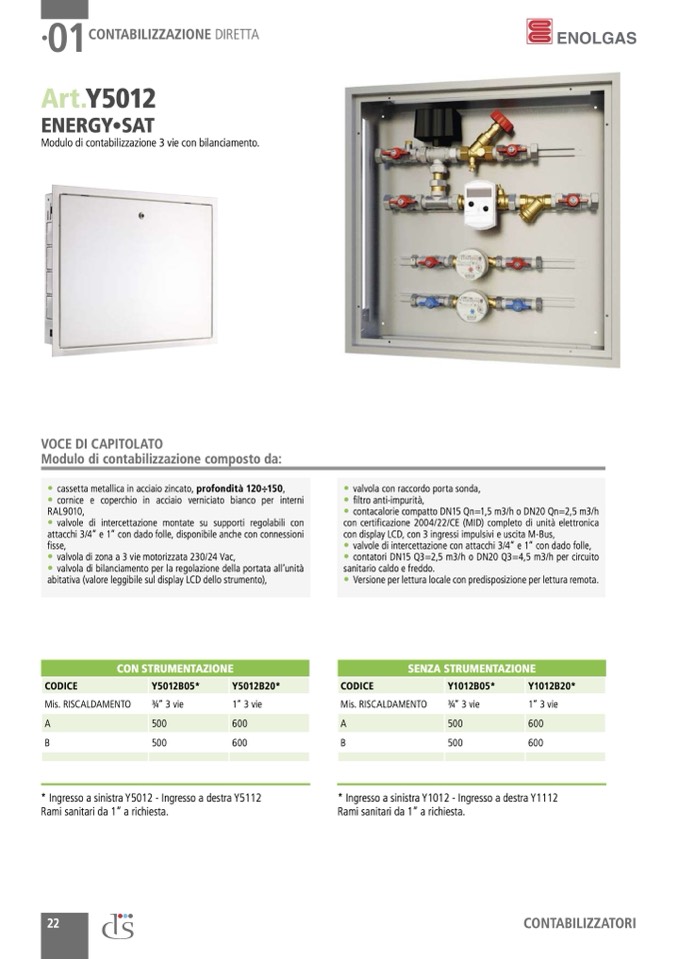

01

CONTABILIZZAZIONE DIRETTA

Art.Y5012

ENERGY∙SAT

Modulo di contabilizzazione 3 vie con bilanciamento.

VOCE DI CAPITOLATO

Modulo di contabilizzazione composto da:

• cassetta metallica in acciaio zincato, profondità 120÷150,

• cornice e coperchio in acciaio verniciato bianco per interni

RAL9010,

• valvole di intercettazione montate su supporti regolabili con

attacchi 3/4” e 1” con dado folle, disponibile anche con connessioni

fisse,

• valvola di zona a 3 vie motorizzata 230/24 Vac,

• valvola di bilanciamento per la regolazione della portata all’unità

abitativa (valore leggibile sul display LCD dello strumento),

• valvola con raccordo porta sonda,

• filtro anti-impurità,

• contacalorie compatto DN15 Qn=1,5 m3/h o DN20 Qn=2,5 m3/h

con certificazione 2004/22/CE (MID) completo di unità elettronica

con display LCD, con 3 ingressi impulsivi e uscita M-Bus,

• valvole di intercettazione con attacchi 3/4” e 1” con dado folle,

• contatori DN15 Q3=2,5 m3/h o DN20 Q3=4,5 m3/h per circuito

sanitario caldo e freddo.

• Versione per lettura locale con predisposizione per lettura remota.

CON STRUMENTAZIONE

CODICE

Y5012B05*

Y5012B20*

Mis. RISCALDAMENTO

3⁄4” 3 vie

1” 3 vie

A

500

600

B

500

600

SENZA STRUMENTAZIONE

CODICE

Y1012B05*

Y1012B20*

Mis. RISCALDAMENTO

3⁄4” 3 vie

1” 3 vie

A

500

600

B

500

600

* Ingresso a sinistra Y5012 - Ingresso a destra Y5112

Rami sanitari da 1” a richiesta.

* Ingresso a sinistra Y1012 - Ingresso a destra Y1112

Rami sanitari da 1” a richiesta.

CONTABILIZZATORI

22
