DESCRIZIONE

1

Valvola Top•Test

2

Attuatore elettrico

3

Valvola SOM

4

Valvola di bilanciamento

5

Valvola mas./girello

Valvola gir./gir. con farfalla

rossa

7

Dima per contacalorie

8

Guarnizione in gomma

9

Filtro a “Y” girellato

Valvola gir./gir. con farfalla

rossa

11

Dima per contalitri

12

Valvola gir./gir. con farfalla blu

13

Guarnizione in gomma

14

Cassetta murale

15

Cornice con coperchio

10

11

10

SW2

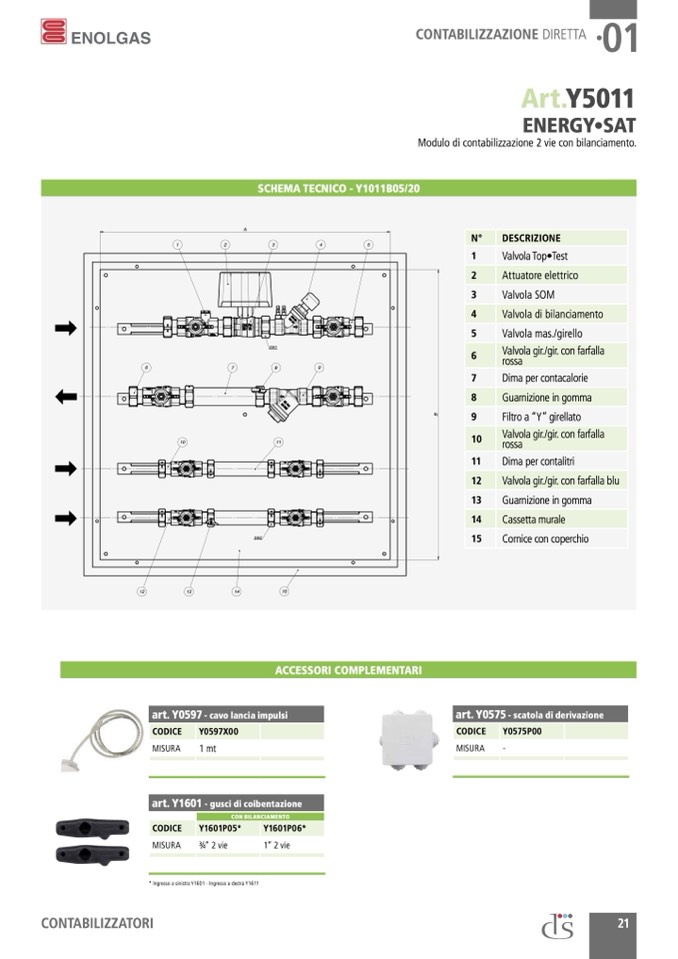

SCHEMA TECNICO - Y1011B05/20

CONTABILIZZAZIONEDIRETTA ∙

01

Art.Y5011

ENERGY∙SAT

Modulo di contabilizzazione 2 vie con bilanciamento.

6

B

PARTICOLARE IN SCALA 1:6

C.Q.

Gobbi Roberto

art. Y1601 - gusci di coibentazione

CON BILANCIAMENTO

CONTABILIZZATORI

21

12

13

14

15

ACCESSORI COMPLEMENTARI

art. Y0597 - cavo lancia impulsi

art. Y0575 - scatola di derivazione

CODICE

MISURA

26/01/12

Y0597X00

1 mt

2.067 TAVELLA M.

CODICE

MISURA

Y0575P00

-

CODICE

Y1601P05*

MISURA

3⁄4” 2 vie

* Ingresso a sinistra Y1601 - Ingresso a destra Y1611

Y1601P06*

1” 2 vie

CIPOLLA G.

15 IL PARTICOLARE VIENE FORNITO CON

COPERCHIO E SERRATURA CON CHIAVE
