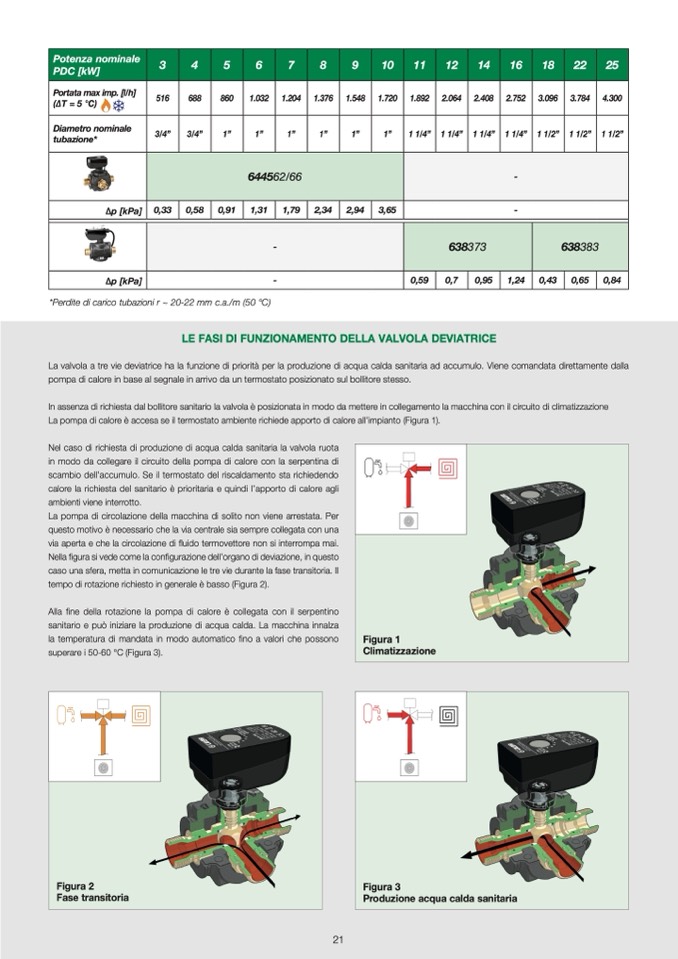

Potenza nominal
e
PDC [kW]
3
4
5
6
7
8
9 10
11
12
14
16
18
22
2
5
Portata max imp. [l/h]
(∆T = 5 °C)
516
688
860
1.032
1.204
1.376
1.548
1.720
1.892
2.064
2.408
2.752
3.096
3.784
4.30
0
Diametro nominale
tubazione*
3/4”
3/4”
1”
1”
1”
1”
1”
1”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
644562/6
6
-
∆p [kPa] 0,33 0,58 0,91 1,31 1,79 2,34 2,94 3,65
-
-
638373
63838
3
∆p [kPa
]
-
0,59
0,7
0,95
1,24
0,43
0,65
0,8
4
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C
)
LE FASI DI FUNZIONAMENTO DELLA VALVOLA DEVIATRIC
E
La valvola a tre vie deviatrice ha la funzione di priorità per la produzione di acqua calda sanitaria ad accumulo. Viene comandata direttamente dall
a
pompa di calore in base al segnale in arrivo da un termostato posizionato sul bollitore stesso
.
In assenza di richiesta dal bollitore sanitario la valvola è posizionata in modo da mettere in collegamento la macchina con il circuito di climatizzazion
e
La pompa di calore è accesa se il termostato ambiente richiede apporto di calore all’impianto (Figura 1)
.
Nel caso di richiesta di produzione di acqua calda sanitaria la valvola ruot
a
in modo da collegare il circuito della pompa di calore con la serpentina di
scambio dell’accumulo. Se il termostato del riscaldamento sta richiedend
o
calore la richiesta del sanitario è prioritaria e quindi l’apporto di calore agl
i
ambienti viene interrotto
.
La pompa di circolazione della macchina di solito non viene arrestata. Pe
r
questo motivo è necessario che la via centrale sia sempre collegata con un
a
via aperta e che la circolazione di fluido termovettore non si interrompa mai.
Nella
figura si vede come la con
figurazione dell’organo di deviazione, in quest
o
caso una sfera, metta in comunicazione le tre vie durante la fase transitoria. I
l
tempo di rotazione richiesto in generale è basso (Figura 2).
Alla fine della rotazione la pompa di calore è collegata con il serpentino
sanitario e può iniziare la produzione di acqua calda. La macchina innalz
a
la temperatura di mandata in modo automatico
fino a valori che possono
superare i 50-60 °C (Figura 3)
.
Figura 1
Climatizzazione
Figura
2
Fase transitoria
Figura 3
Produzione acqua calda sanitaria
